現物供給各規格の鋼線編組高圧ゴム管油圧油管高圧ホース10-152mm

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

製品詳細

现货供应高压编织液压胶管、高压编织工程胶管、高压缠绕胶管、超高压缠绕胶管、石油钻探胶管、金属软管、波纹补偿器、密封件、橡胶制品等。公司旨在为客户提供全面的配置方案及相应优质产品。

我们将以诚信、务实的经营态度，欢迎广大朋友与我们联系，期盼与您合作打造共羸局面！我们只求最低的利润，追求的是长期的合作，欢迎咨询采购！

6-152mm各规格高压胶管均有现货，胶管单价请详询客服或

联系人：曹经理

另供应高压胶管总成、高压胶管接头。欢迎各公司、厂家前来咨询。量大优惠。

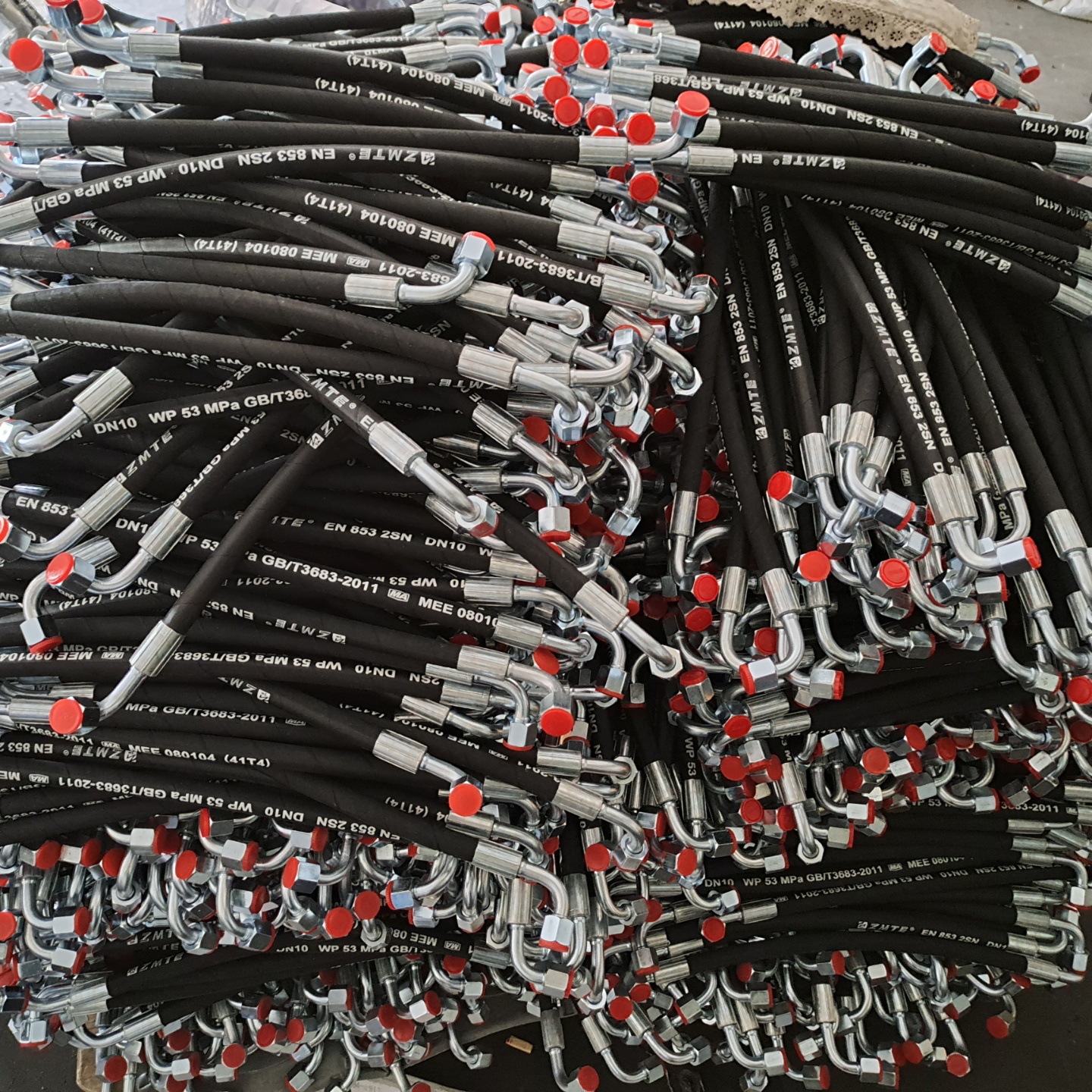

IMG_20200419_085436(1)

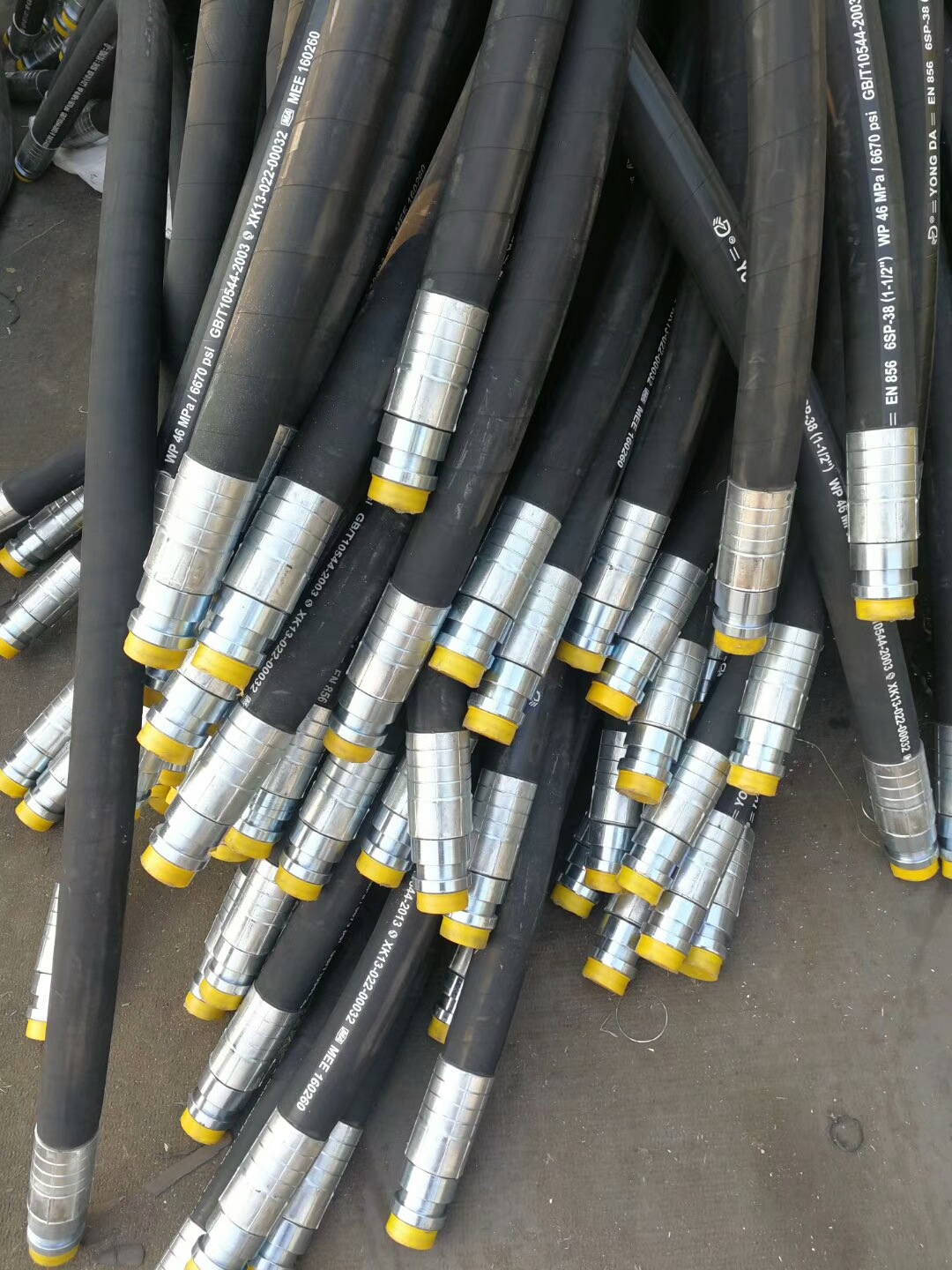

mmexport1567729597371

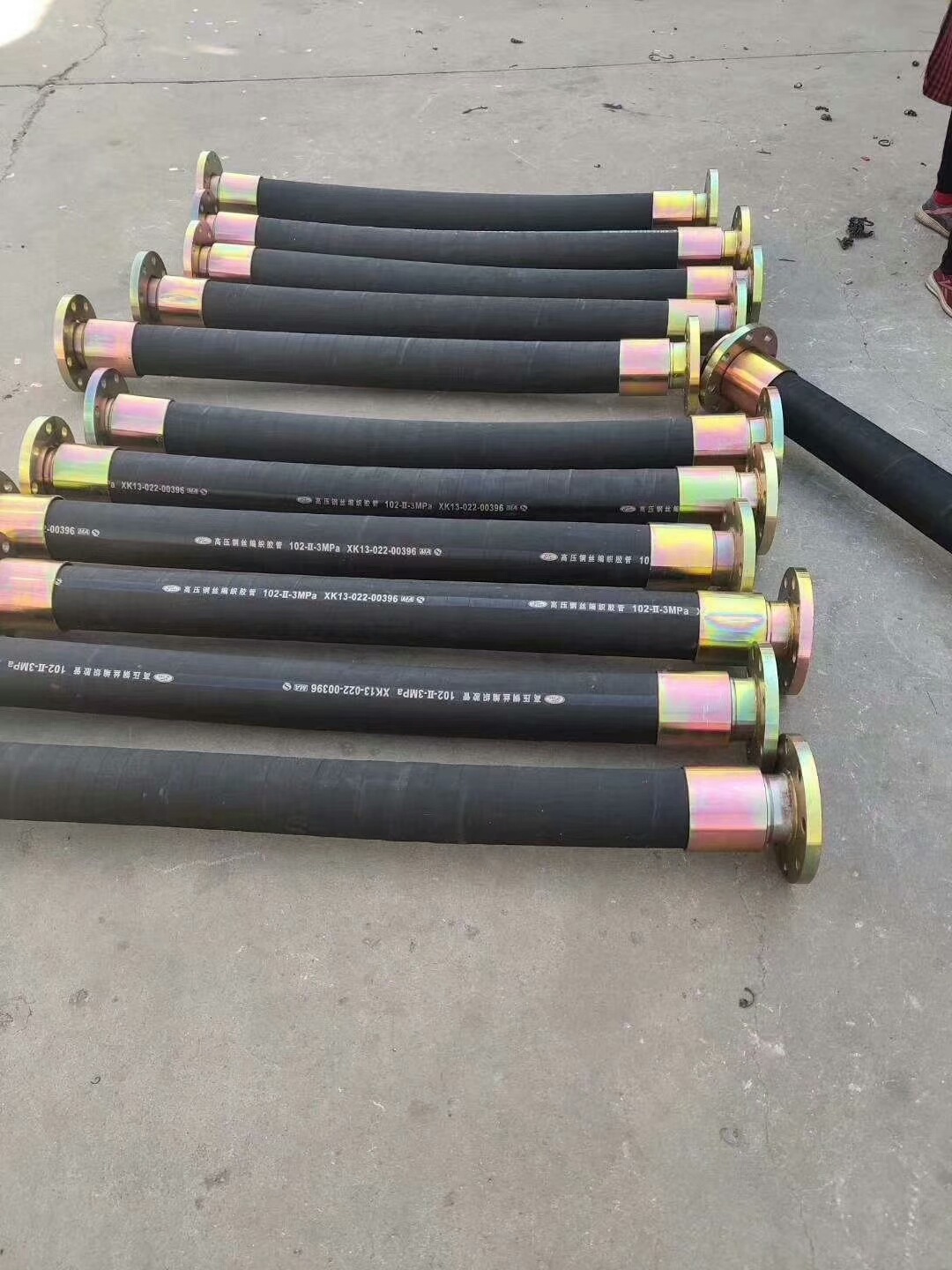

mmexport1569390985793

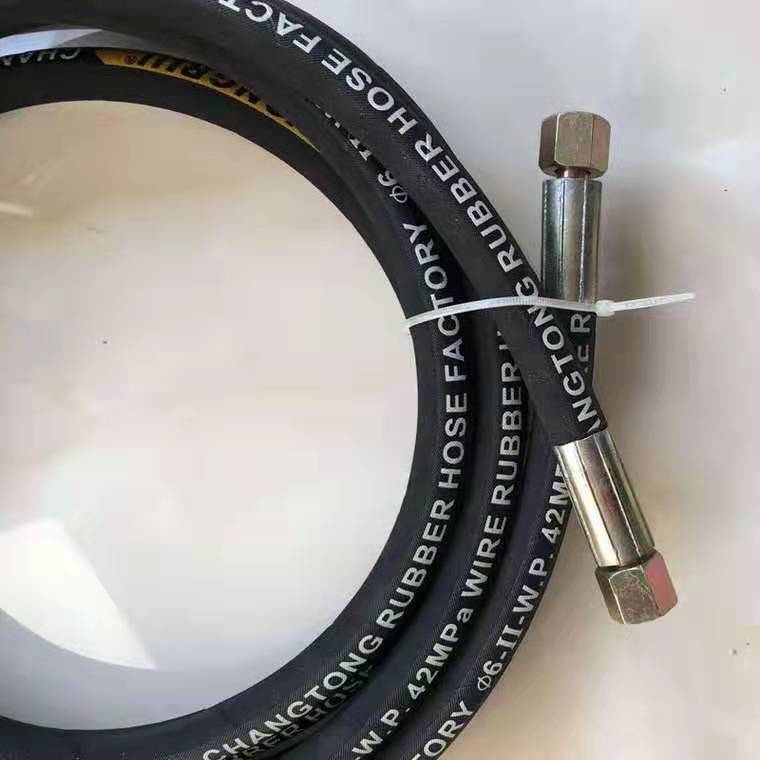

mmexport1572339374349

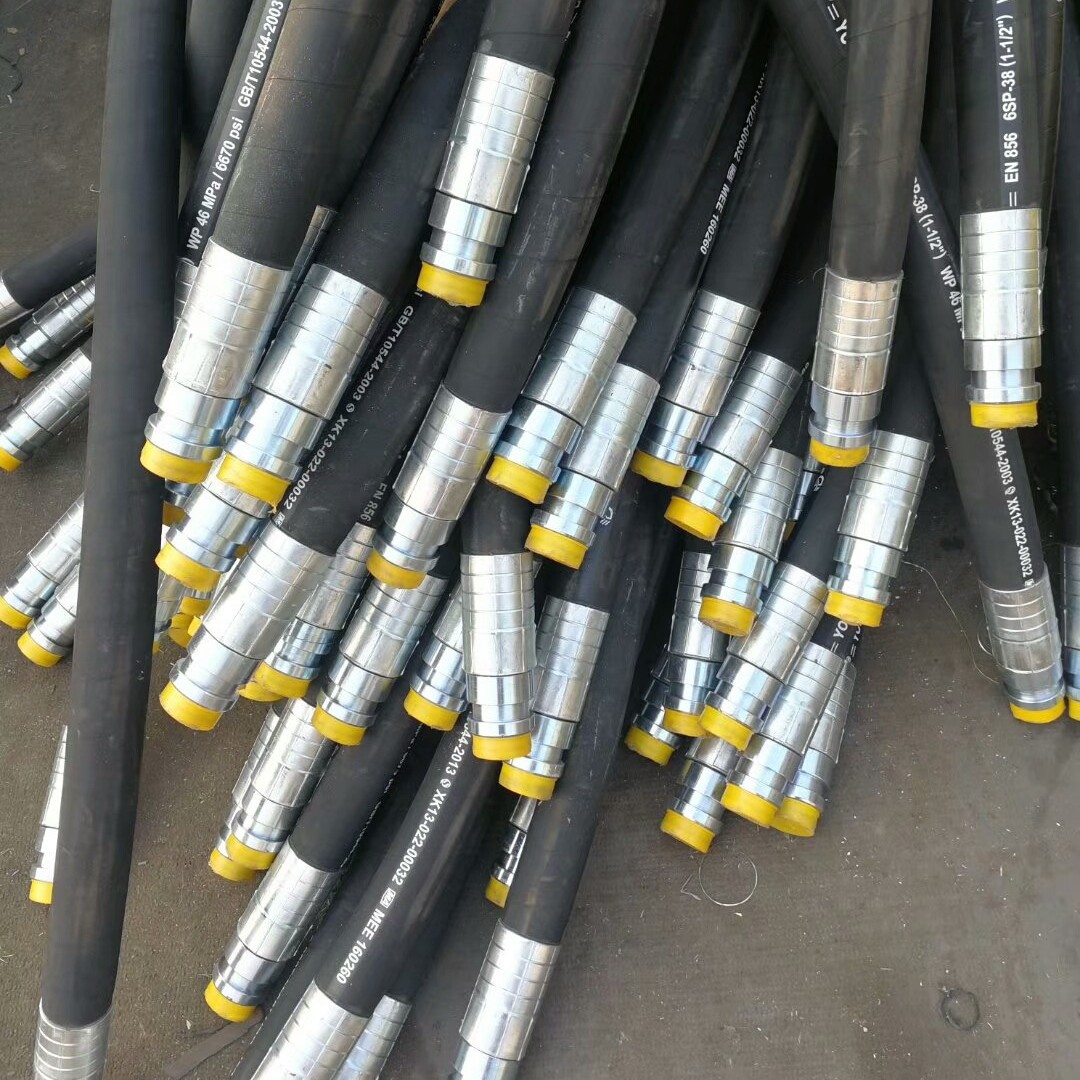

2024-10-31 18:22:23.jpg

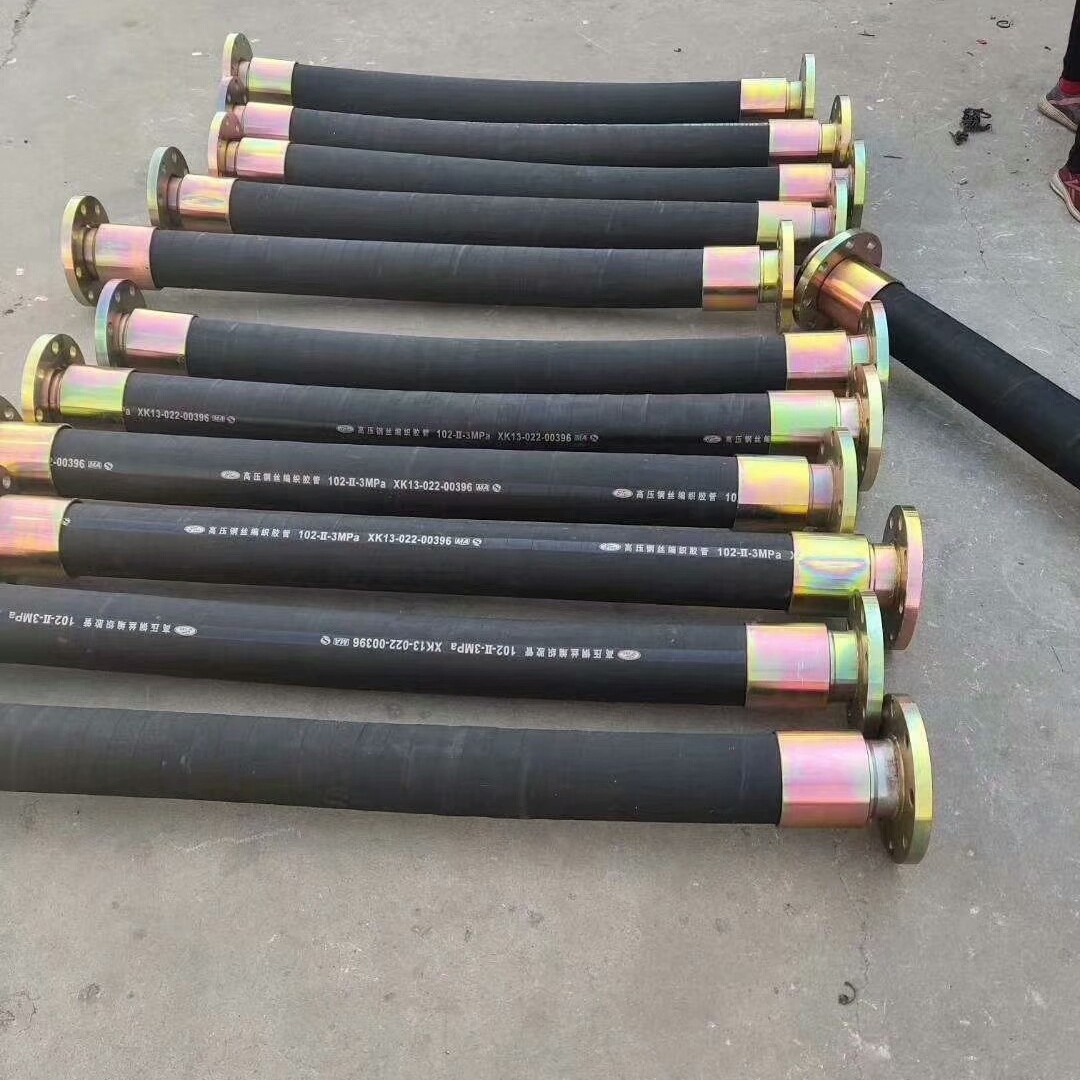

2024-10-31 18:22:28.jpg

一、产品结构:
   钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
二、产品用途：
   钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
   注：本企业钢丝编织胶管参照GB/T3683-1992标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体.
三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品

四、产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。
五、钢丝编织液压胶管技术性能指标 (通径φ5-51, φ51-127):

双层钢丝编织胶管技术参数
GB/T368.1-2006

软管规格

内径

钢丝层直径

外径

工作压力

试验压力

爆破压力

最小弯曲半径

参考重量

MPa

Psi

MPa

Psi

MPa

Psi

2-5-60

5±0.5

11.2±0.6

15±0.8

8694

13041

150

21735

0.40

2-6-60

6±0.5

13.5±0.6

18	+1.0
	-0.8

8694

13041

150

21735

100

0.45

2-8-50

8±0.5

15.5±0.6

20	+1.0
	-0.8

7245

10868

125

18113

115

0.62

2-10-40

10±0.5

17.5±0.6

22	+1.0
	-0.8

5796

8694

100

14490

130

0.71

2-10-53

10±0.5

17.5±0.6

22±0.8

7680

79.5

11520

132

19127

130

0.71

2-13-30

13±0.5

21.5±0.8

26	+1.2
	-1.0

4347

6520

13041

180

0.93

2-16-21

16±0.5

24.5±0.8

29	+1.2
	-1.0

3043

31.5

4564

9129

205

1.00

2-16-34

16±0.5

24.5±0.8

29	+1.2
	-1.0

4926

7390

12317

205

1.00

2-19-18

19±0.5

27.5±0.8

32	+1.2
	-1.0

2608

3912

7825

240

1.23

2-19-34

19±0.5

27.5±0.8

32	+1.2
	-1.0

4926

7390

12317

240

1.23

2-22-16

22±0.5

30.5±0.8

35	+1.2
	-1.0

2318

3478

6955

280

1.38

2-25-15

25±0.5

34±0.8

39	+1.2
	-1.0

2174

22.5

3260

6520

300

1.54

2-32-11

32±0.5

41±0.8

46	+1.5
	-1.2

1594

16.5

2391

4782

420

1.82

2-38-10

38±0.7

47±0.8

52	+1.5
	-1.2

1449

2174

4347

500

2.44

2-51-8

51±0.7

60±0.8

65	+1.5
	-1.2

1159

1789

3478

630

3.18

2-64-5

64±1

73±1

77±1.5

725

7.5

1087

2174

790

3.74

2-76-4

76±1

86±1

90±1.5

580

895

1789

920

4.77

2-89-3

89±1

99±1

103±1.5

435

4.5

652

1304

1060

5.73

2-102-3

102±1

113±1

118±1.5

435

4.5

652

1304

1200

6.16

2-127-2

127±1

138±1

143±1.5

290

448

869

1450

7.32

三层钢丝编织胶管技术参数
GB/T3683.1-2006

软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		试验压力		爆破压力		最小弯曲半径 mm	参考重量
软管规格	内径 mm	钢丝层直径 mm	外径 mm	MPa	Psi	MPa	Psi	MPa	Psi	最小弯曲半径 mm	参考重量
3-5-72	5±0.5	13.2±0.6	17±0.8	72	10433	108	15649	180	26082	120	0.50
3-6-68	6±0.5	15.0±0.6	19±1.0	68	9853	102	14780	170	24633	140	0.56
3-8-54	8±0.5	17.5±0.6	22±1.0	54	7825	81	11737	120	17388	160	0.83
3-10-44	10±0.5	19.5±0.6	24±1.0	44	6376	66	9563	110	15939	180	0.95
3-13-36	13±0.5	23.5±0.8	28±1.2	36	5200	54	7800	108	15650	240	1.22
3-16-32	16±0.5	26.5±0.8	31±1.2	32	4625	48	7000	96	13900	300	1.30
3-19-28	19±0.5	29.5±0.8	34±1.2	28	4050	42	6010	84	12150	330	1.62
3-22-26	22±0.5	32.5±0.8	37±1.2	26	3750	35	5650	65	9418	380	1.81
3-25-24	25±0.5	36.0±0.8	41±1.2	24	3500	36	5200	60	8694	400	1.99
3-32-13	32±0.7	43.0±0.8	48±1.2	13	1884	19.5	2826	39	5651	450	2.46
3-38-12	38±0.7	49.0±0.8	54±1.5	12	1789	18	2608	36	5216	500	3.08
3-51-10	51±0.7	62.0±0.8	67±1.5	10	1449	15	2174	30	4347	630	3.96
3-64-6	64±1.0	75.0±1.0	80±1.5	6	895	9	1304	18	2608	790	4.72
3-76-5	76±1.0	88.0±1.0	92±1.5	5	725	7.5	1087	15	2174	960	5.69
3-89-4	89±1.0	101.0±1.0	105±1.5	4	580	6	895	12	1789	1100	6.8
3-102-3.5	102±1.0	115.0±1.0	119±1.5	3.5	507	5.25	761	10.5	1521	1280	7.34
3-127-3	127±1.0	140±1.0	145±1.5	3	435	4.5	652	9	1304	1560	8.45

产品结构类型：
   主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。
产品用途：
   高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用，最高耐工作压力可达70-100MPa。
   注：本企业钢丝缠绕胶管标准参照GB/T10544-03标准，DIN20023，SAE100R9～13标准，本标准不适合蓖麻油基和脂基液体.
产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小.
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝缠绕胶管定尺为20米，可根据要求制成五十米以内。
适用温度：-40～+120℃
钢丝缠绕液压胶管技术性能指标：

高压钢丝缠绕胶管
GB 10544-2003

软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		爆破压力		最小弯曲半径 mm	参考重量Kg/m
软管规格	内径 mm	钢丝层直径 mm	外径 mm	MPa	Psi	MPa	Psi	最小弯曲半径 mm	参考重量Kg/m
4sp-6-100	6±0.5	14.4±0.8	19±1.0	100	14490	210	30492	130	0.65
4sp-8-80	8±0.5	16.4±0.8	20.5±1.0	80	11592	210	30492	145	0.85
4sp-10-70	10±0.5	19.2±0.8	24±1.0	70	10143	210	30429	160	1.03
4sp-13-60	13±0.5	22.2±0.8	27±1.0	60	8694	180	26082	410	1.21
4sp-16-55	16±0.5	26±0.8	30±1.0	55	7970	165	23909	260	1.72
4sp-19-46	19±0.5	30±0.8	35±1.5	46	6665	140	20286	280	2.08
2sp-19-28	19±0.5	27±0.8	31±1.0	28	4057	84	12172	280	1.31
4sp-22-40	22±0.8	33±0.8	37±1.5	40	5796	120	17388	320	2.39
4sp-25-35	25±0.8	36±0.8	41±1.5	35	5800	120	17400	360	2.51
2sp-25-21	25±0.8	33±0.8	38±1.5	21	3043	64	9274	360	1.64
4sp-32-32	32±0.8	44±0.8	49±1.5	32	4637	96	13910	460	3.12
2sp-32-20	32±0.8	41±0.8	46±1.5	20	2898	60	8694	460	2.14
4sp-38-28	38±1.0	50.8±1	56±1.5	28	4057	84	12172	560	4.31
4sp-45-35	45±1.0	57.8±1	63±1.5	35	5050	105	15150	650	4.87
4sp-51-35	51±1.0	63.8±1	69±1.5	35	5050	105	15150	720	5.40
2sp-51-15	51±1.0	60.8±1	65±1.5	15	2175	45	6525	720	3.42

超高压钢丝缠绕胶管
GB 10544-2003

软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		试验压力		爆破压力		最小弯曲半径 mm	参考重量Kg/m
软管规格	内径 mm	钢丝层直径 mm	外径 mm	MPa	Psi	MPa	Psi	MPa	Psi	最小弯曲半径 mm	参考重量Kg/m
6sp-6-110	6±0.5	16.6±0.8	20.9±1.0	110	15939	115.5	16736	231	33472	180	0.95
6sp-10-77	10±0.5	21.8±0.8	25.8±1.0	77	11157	85.5	12389	231	33472	210	1.48
6sp-13-66	13±0.5	24.8±0.8	28.8±1.0	66	9563	72	10433	198	28690	260	1.75
6sp-16-65	16±0.5	29.0±0.8	33.0±1.0	65	9425	97.5	14125	195	28250	310	2.02
6sp-19-60	19±0.5	33.0±0.8	37.0±1.5	60	8700	90	13050	180	25100	350	2.49
6sp-25-50	25±0.8	39.0±0.8	44.0±1.5	50	7250	65	10850	150	21750	430	2.82
6sp-32-45	32±0.8	47.0±0.8	52±1.5	45	6525	68	9850	135	19550	530	3.79
6sp-38-45	38±1.0	54.2±1.0	59.2±1.5	45	6525	68	9850	135	19550	660	5.76
6sp-51-45	51±1.0	67.2±1.0	72.2±1.5	45	6525	?68	9850	135	19550	820	7.13

注意事项：
1.弯曲半径不应小于给定的弯曲半径，防止损坏胶管骨架或因过度伸张，提早损坏。
2.根据使用条件，正确选用胶管品种，规格，勿错用或代用。
3.胶管使用时，压力要均衡缓步调节，避免突然压力增大而损坏管体。
4.工作地点变动时，应离地搬运，不可拖地，以免划伤外胶后，腐蚀骨架层。
5.输送腐蚀液体，用完后内部应清除干净，防止残留物长久腐蚀管体，或选用相应系列产品。

以上钢丝缠绕胶管参照GB/T10544-03标准，未尽规格参数请来电咨询！
φ51以上大口径钢丝缠绕胶管参照高压石油钻探胶管和海洋高压输油胶管技术标准.

规格型号

胶管接头规格型号齐全，品种多样，常用的胶管接头型号有扣压式H型接头、国标公制卡套式胶管接头等，下面一一列举！

常用的扣压式胶管接头：扣压式H型接头、扣压式A型接头

国标公制螺纹平面式接头、国标公制卡套式胶管接头、国标公制内螺纹74°内锥面接头

三通、对丝、堵头、直通、弯头、煤矿K型接头、环形截止阀、安全阀等

胶管接头规格型号多样，技术先进其产品可与各种液压装置快速连接。

1）胶管接头的内螺纹安装方法

此布局方法通常适用于工作压力比较低，流量比较大的场合，这种衔接方法允许高压管的通径可适当添加，其密封首要依托密封圈。

2）胶管接头的外螺纹安装方法

胶管接头的布局方法首要是在压力较高的情况下选用，工作压力超越1800bar时大多选用此衔接方法。这种胶管接头衔接方法是经过外螺纹衔接件压紧锁紧螺母，然后使管段的锥面密封面与被衔接件密封面严密贴合，起到密封效果。
