メーカー6*6ライト付きタッチスイッチ赤黄青緑白などの色ボタンスイッチハイライトledライト付きスイッチ

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランドジンチェン

用途 6x6x8.5 ライトタッチオープンローラー付き 6*6*8.5 ライト付きボタンは、電子および電気製品のスイッチの操作に広く使用されています

製品認証 ROHS

仕様 JC-TS667D,JC-TS667D-E,JC-TS667.2D,JC-TS668.3D（ホワイト）,JC-TS668.4D,JC-TS667.2D-T,JC-TS668.3D-C,JC-TS669D,JC-TS6611D,JC-TS6610.3D,JC-TS6610.3D-T,JC-TS667D-2,JC-TS12127.3D,JC-TS121212.7D,JC-TS667D-FS,JC-TS6610.2D,JC-TS8812D,色によって価格が異なりますので、詳しくはカスタマーサービスまでお問い合わせください。

スイッチの種類タクトスイッチ

同店舗商品関連商品

タクトスイッチメーカーポットチップタクトスイッチ 2ピン 6×6 パッチスイッチ 4×4 キースイッチ 12x12

￥1

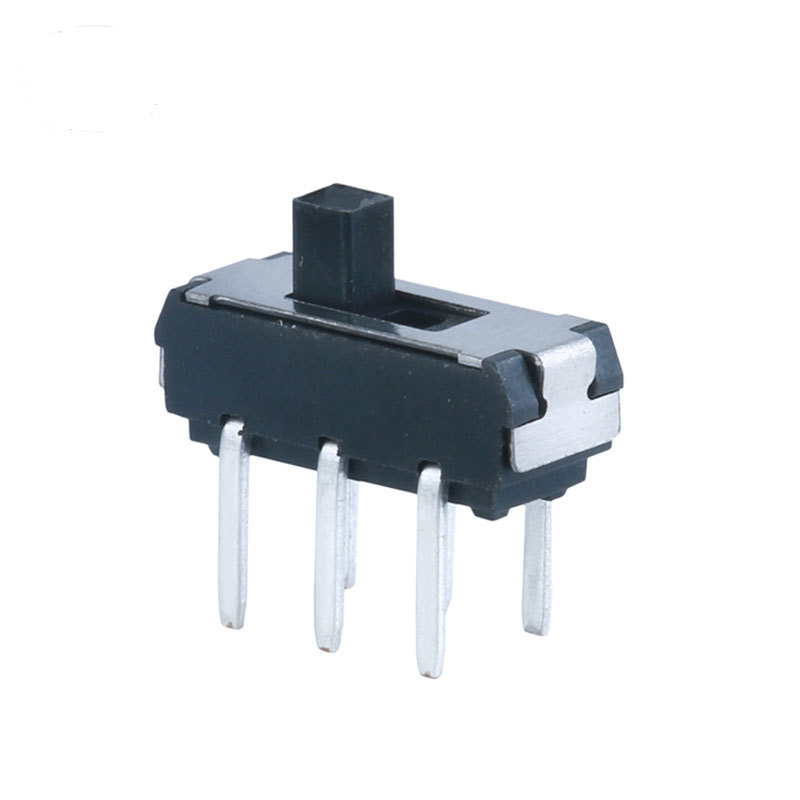

マイクロスライドスイッチミニ2速パッチトグルスイッチ 3速スライドスイッチ垂直2速小型トグルスイッチ

￥2

工場ピンマイクロトグルスイッチパッチプラグイン縦型六脚波動スイッチmss22d18二段トグルスイッチ

￥2

Ss23d03g5電子玩具三段トグルスイッチ小家電スイッチトグルスイッチ

￥3

四脚プラグインタッチスイッチボタンスイッチ4脚インライン12*12*4.3-22角ボタンマイクロスイッチ

￥3

工場ピンdcソケットdc電源ソケットdc母座dcソケットプラグスイッチソケット

￥2

針座接続機メーカーの規格は1.25立貼り板対線形コネクタ2.0臥貼り針座である

￥1

ボタンスイッチメーカー 12*12 セルフロックオンオフ懐中電灯スイッチ 1208 ロックなし戦術スイッチ

￥4

工場のピン座接続プラグイン1.25立貼りコネクタ2.0寝台貼り針座xh54sh1.0規格が完備している

￥1

工場販売高寿命kw 12小マイクロスイッチハンドル付きストロークスイッチミニマウスマイクロスイッチ

￥4

もっと調べます

工場販売ktv照明コントロールパネル用ランプ付きタッチスイッチ

￥11

排插按钮开关白色LED带灯按键4脚排插电源开关轻触式通用插座配件

￥26

耐温6*6 8*8 12*12防水タッチスイッチシリコンパッチスイッチip67防水ボタンスイッチ

￥4

タッチボタンスイッチ6x6*7.3防水マウススイッチ

￥3

ライト付きタッチスイッチ6*6ボタンスイッチライト付きタッチled赤青緑白各種2色ボタンスイッチ

￥10

ライト付きタッチスイッチライト付き LEDライトスイッチデジタルボックス上のライトボタンスイッチ

￥13

ライトタッチスイッチ付きオーディオ制御マイクロ防水金属ボタンスイッチ自動車電子タッチボタンスイッチ

￥62

ボタンスイッチメーカー 12*12 セルフロックオンオフ懐中電灯スイッチ 1208 ロックなし戦術スイッチ

￥4

タッチスイッチのボタンスイッチのマイクロスイッチ3*6/4.5*4.5/6*6/6.2*6.2/12*12

￥11

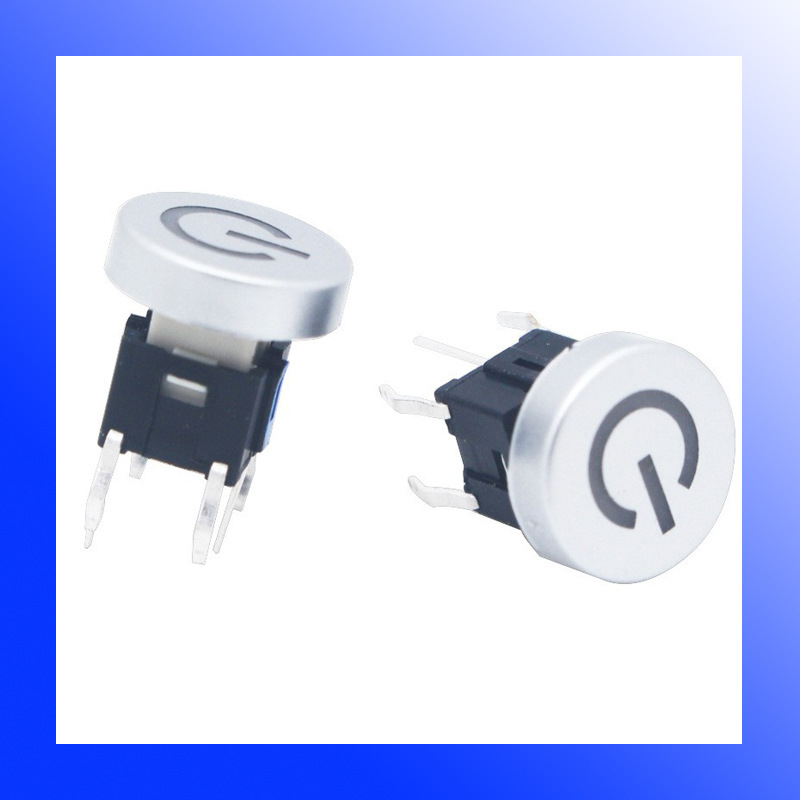

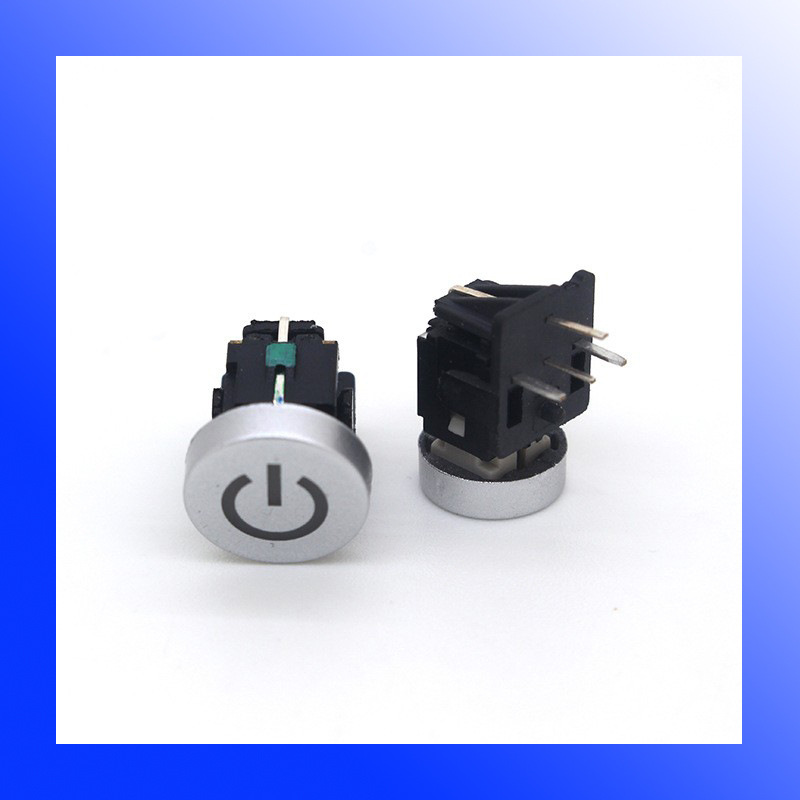

6*6発光タッチスイッチベース付き電源記号スイッチ制御機本体電源ボタン

￥44

製品詳細

产品简介

1-ISO9001

瑾辰电子大量供应各种轻触开关、拨动开关及其他开关插座，具体规格尺寸以及要求请于客服确认，如需要产品规格书请向客服索取，谢谢！

瑾辰电子专业电子开关插座供应商，欢迎您的惠顾！

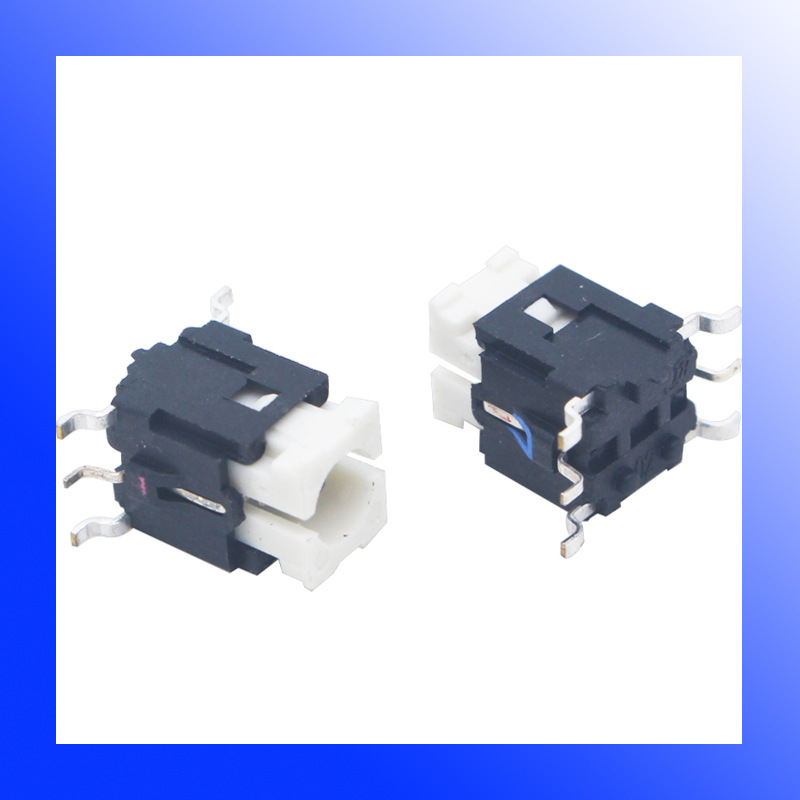

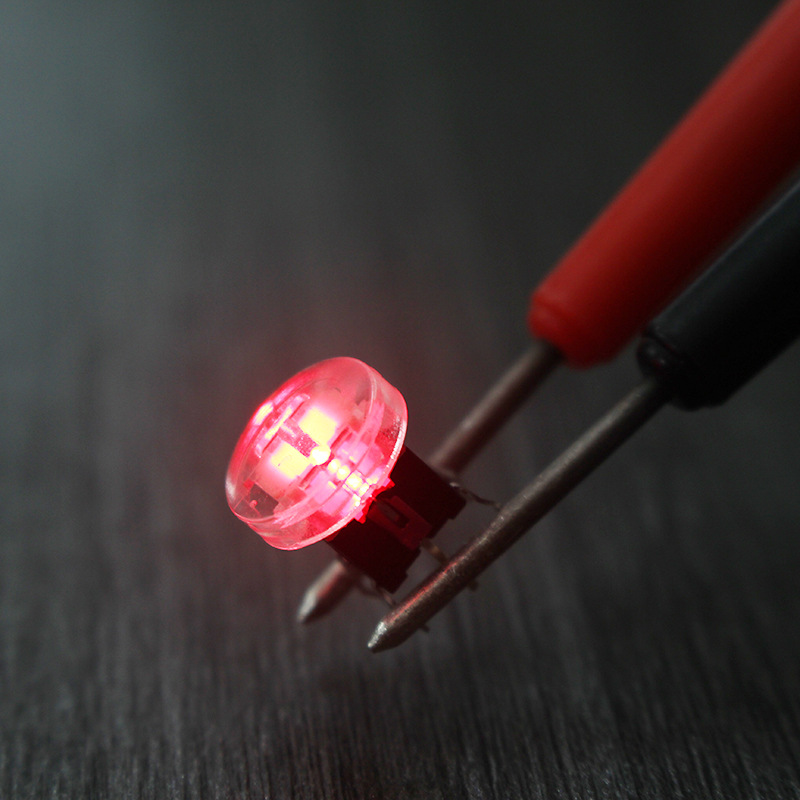

带灯轻触开关6x6具有以下特点：

1、操作部可实现操纵杆回转与中央按动；

2、用单一旋钮实现了可复合动作的简单操作；

3、适应回流焊接。

带灯轻触开关6x6主要规格有6x6x7、6x6x7.2、6x6x8.5、6x6x7防水带灯等，还可以结合开关按键帽以及外壳使用，等主要颜色有红、黄、蓝、绿、白、翠绿、橙、双色灯等等，可根据客户的需求来订做。

带灯轻触开关6x6弹片目前市场上使用最为广泛的是复银磷铜和不锈钢弹片，力度主要有180±50gf以及260±50gf，其他力度也可以定制；开关塑料采用环保耐高温尼龙，端子材质是铜镀银，触点为银触点，灯为LED灯珠。

带灯轻触开关6x6广泛的应用于如：油烟机面板开关、影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、美容美发设备按键等等。

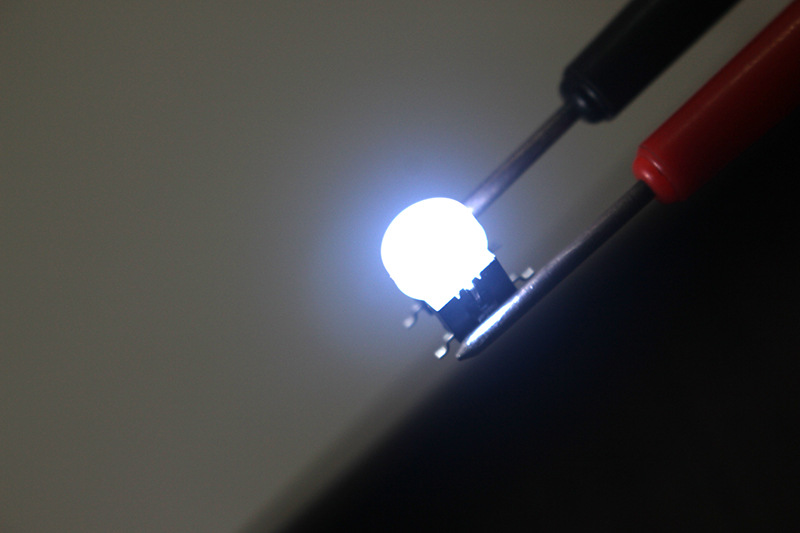

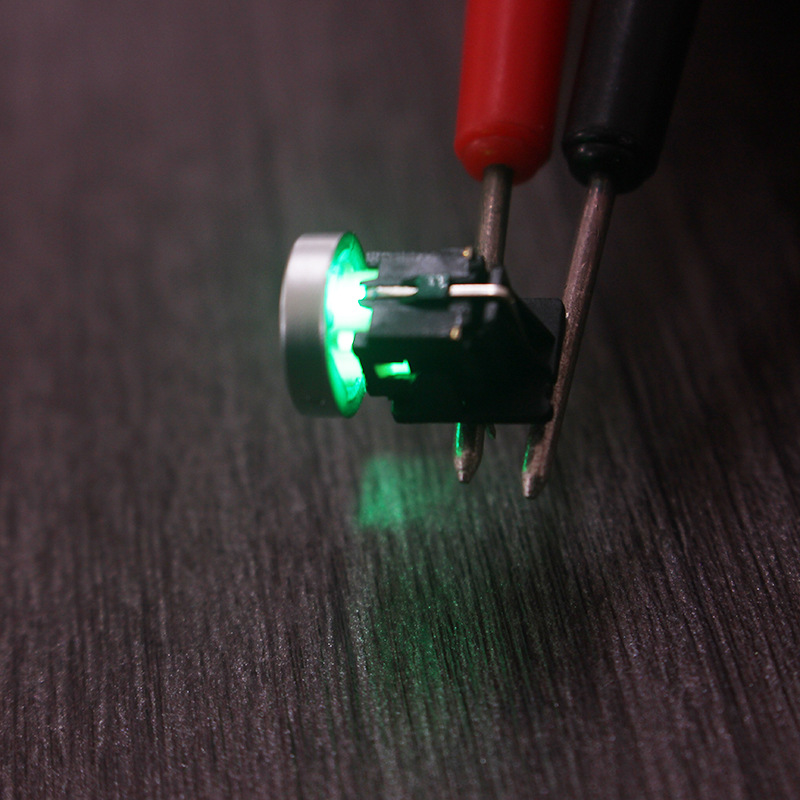

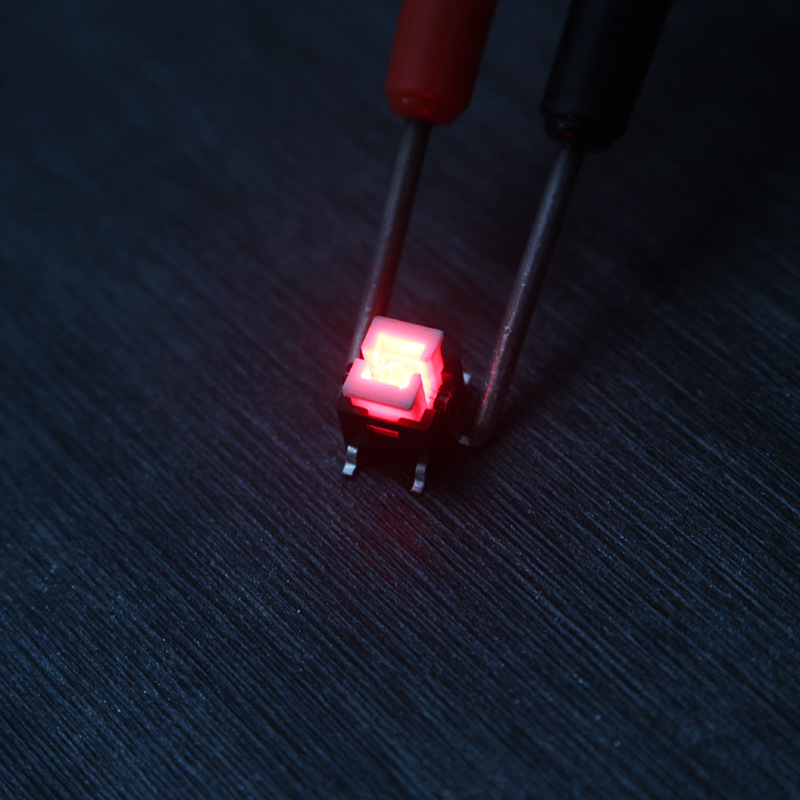

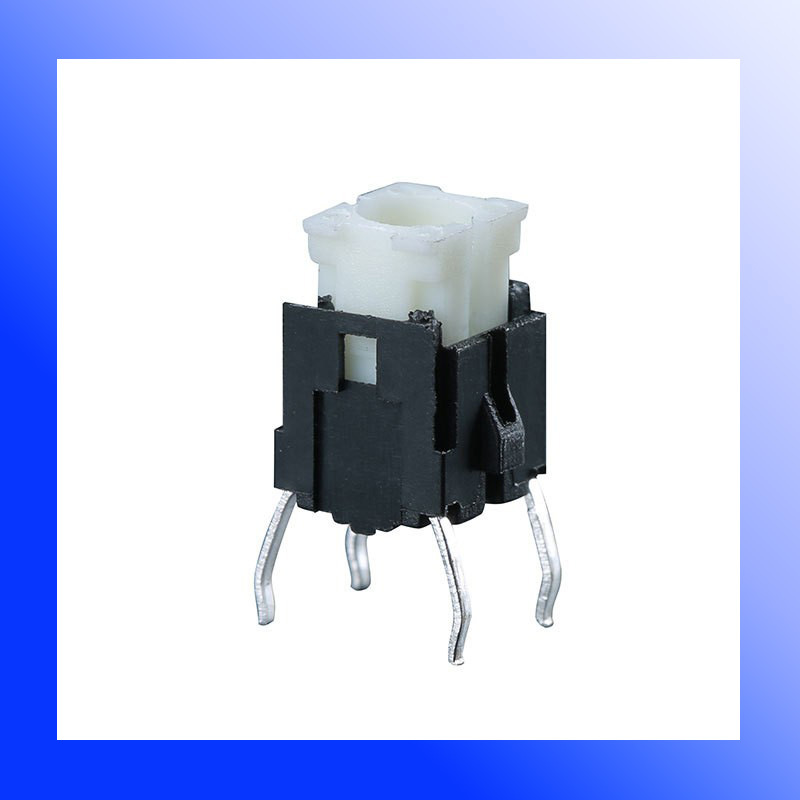

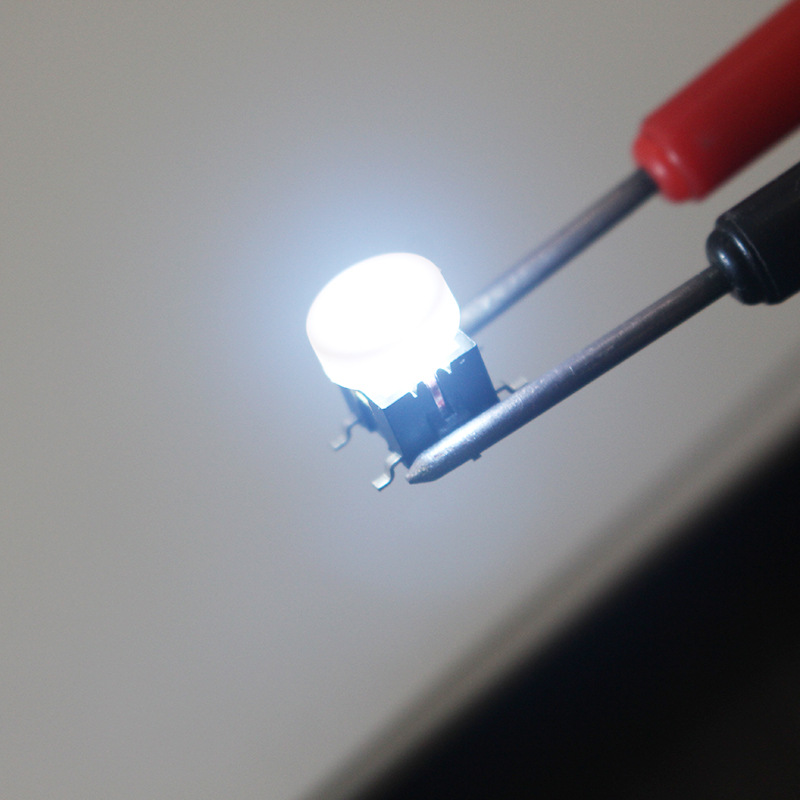

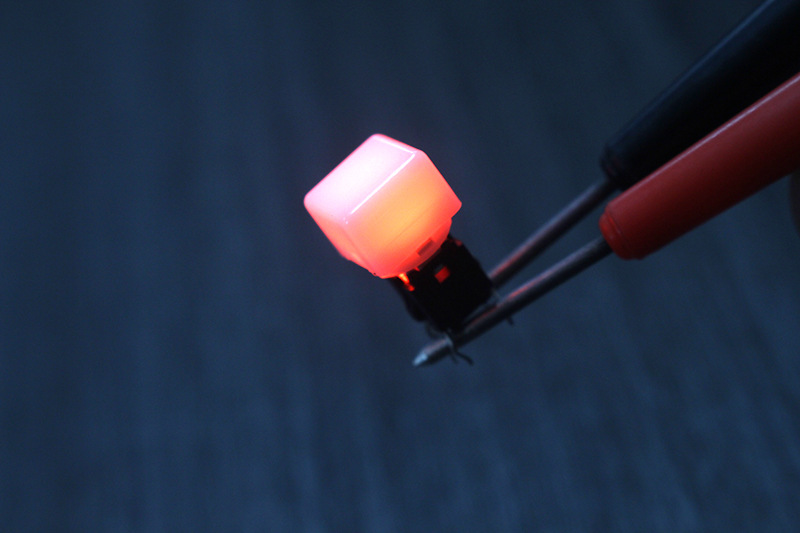

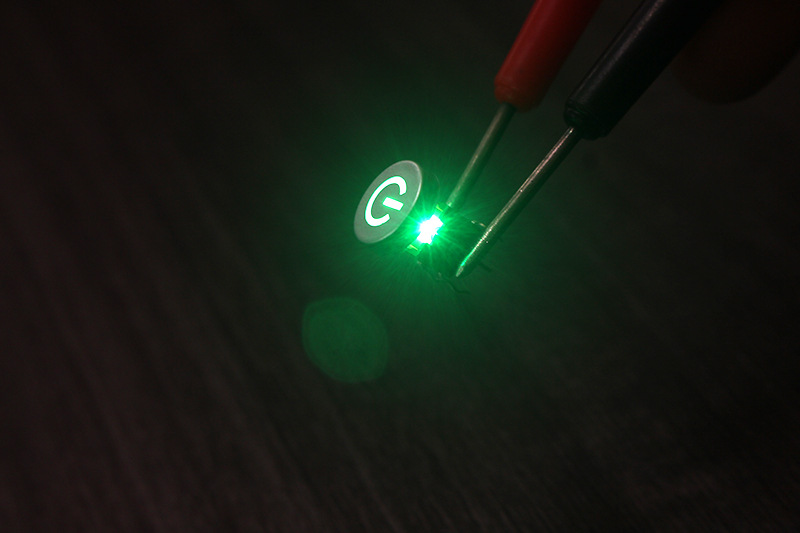

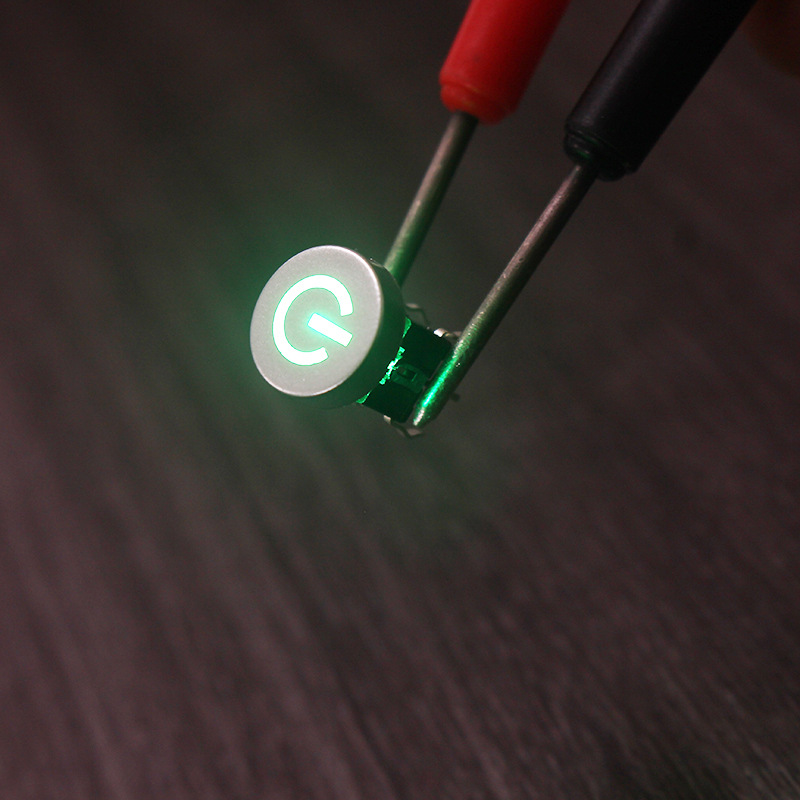

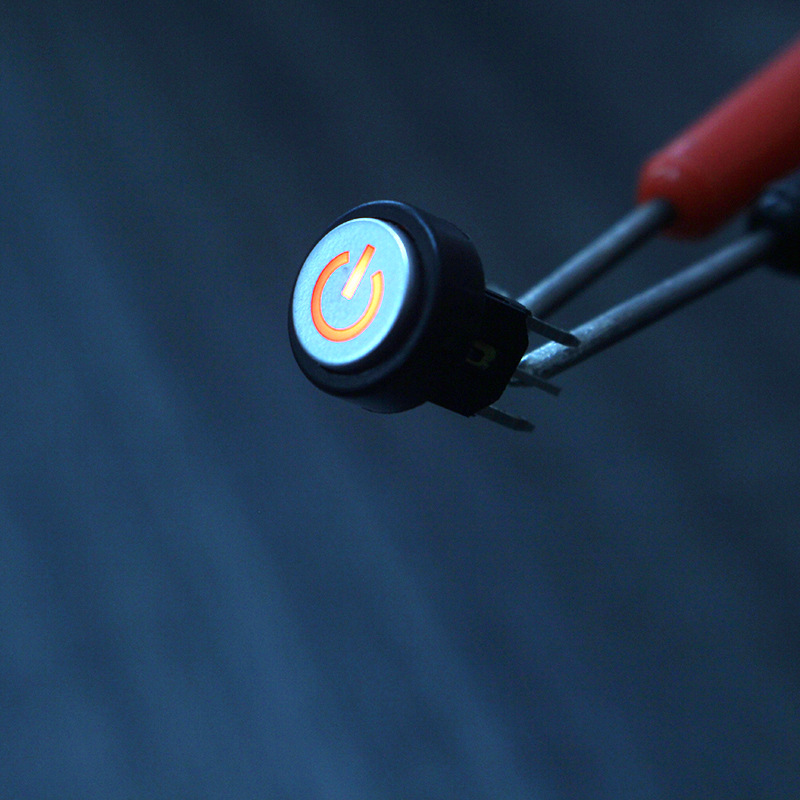

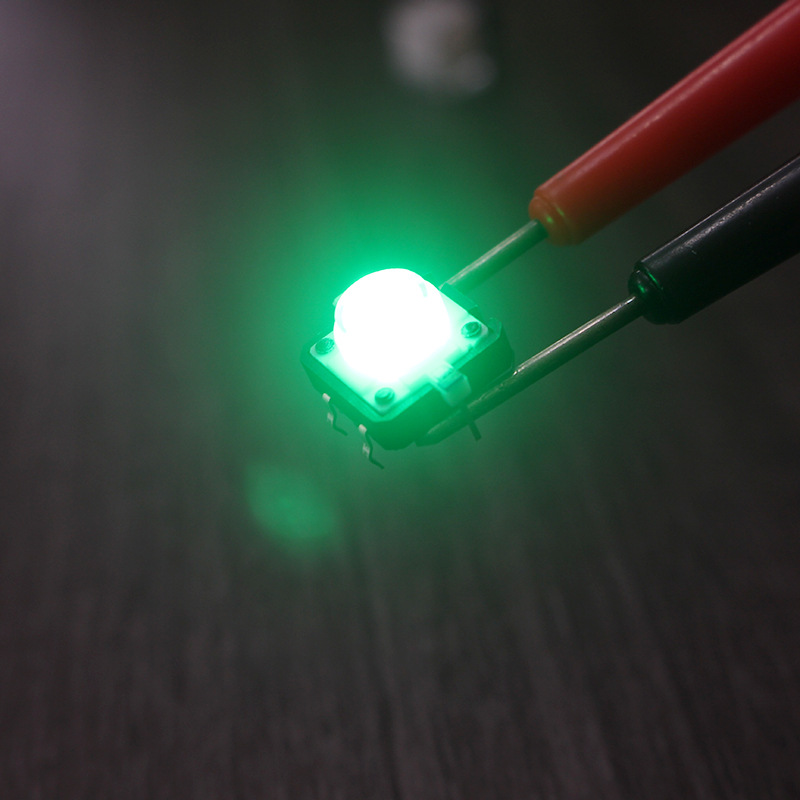

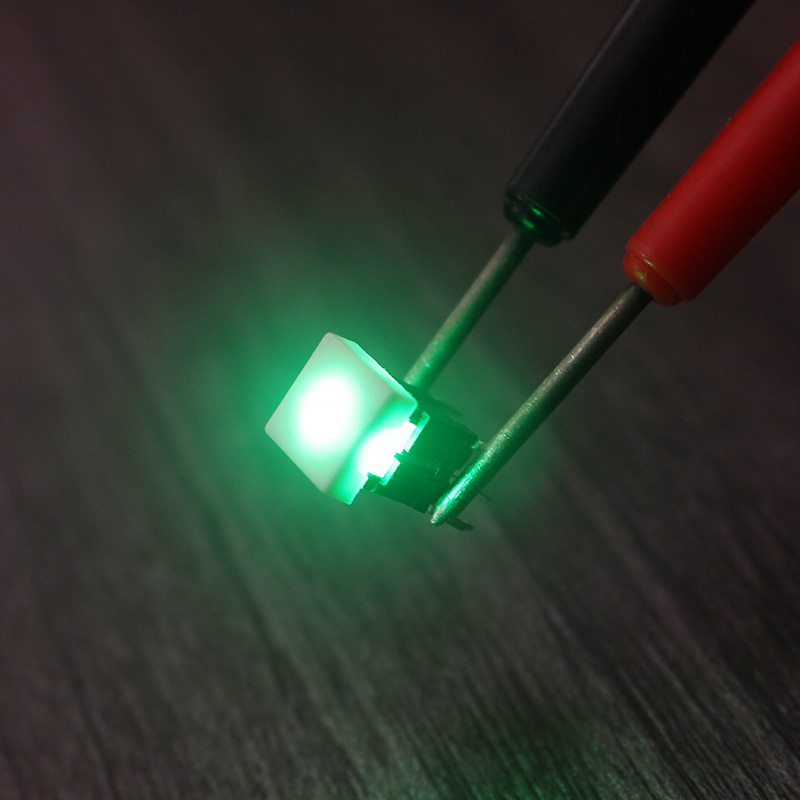

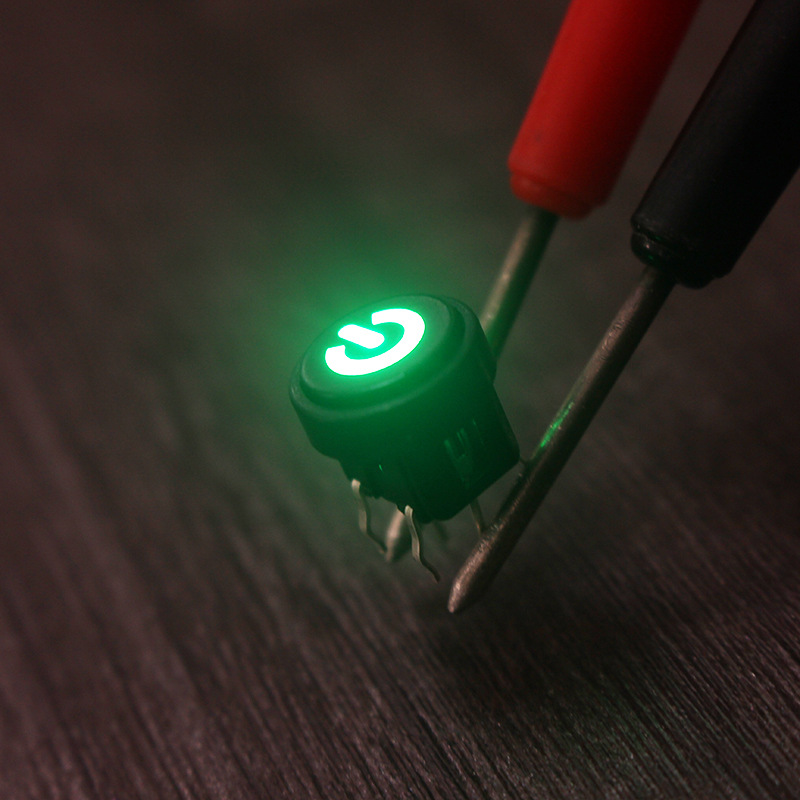

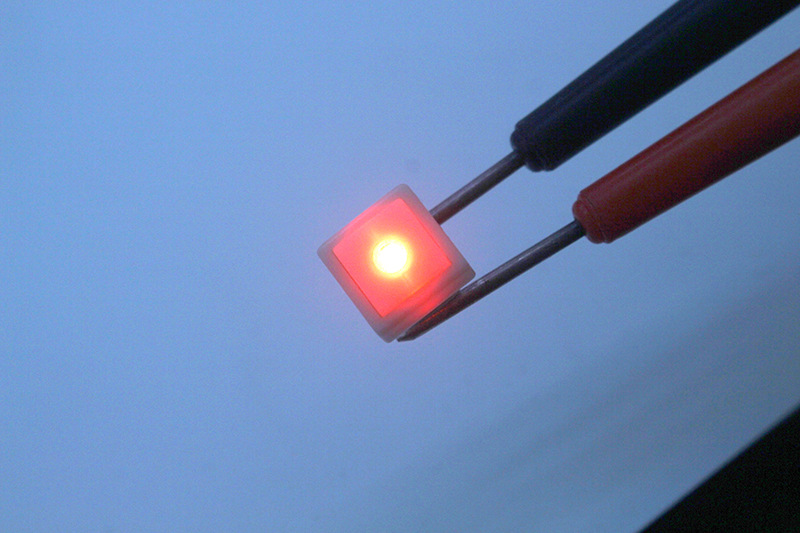

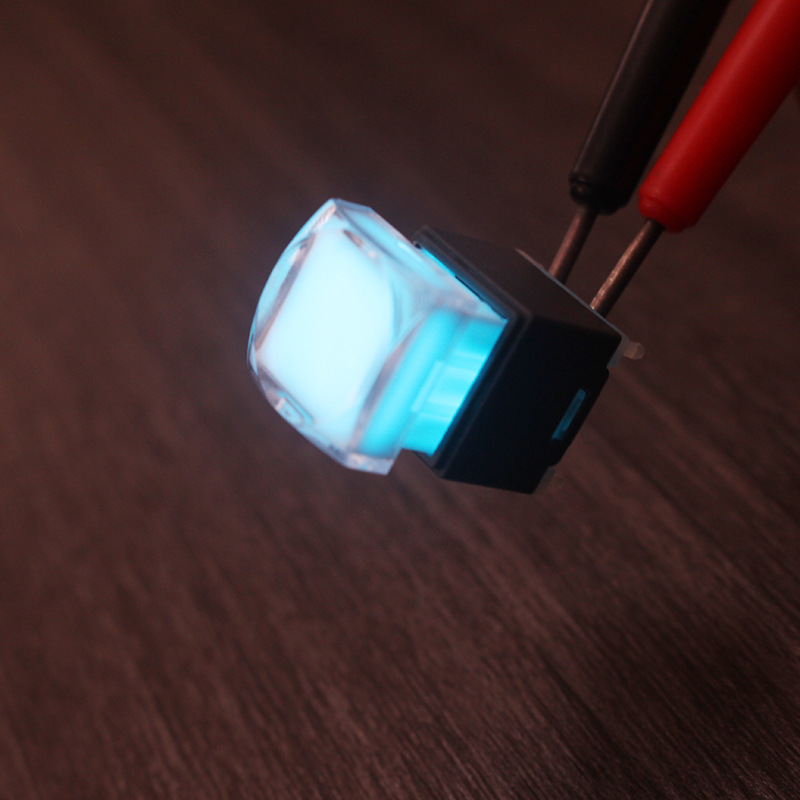

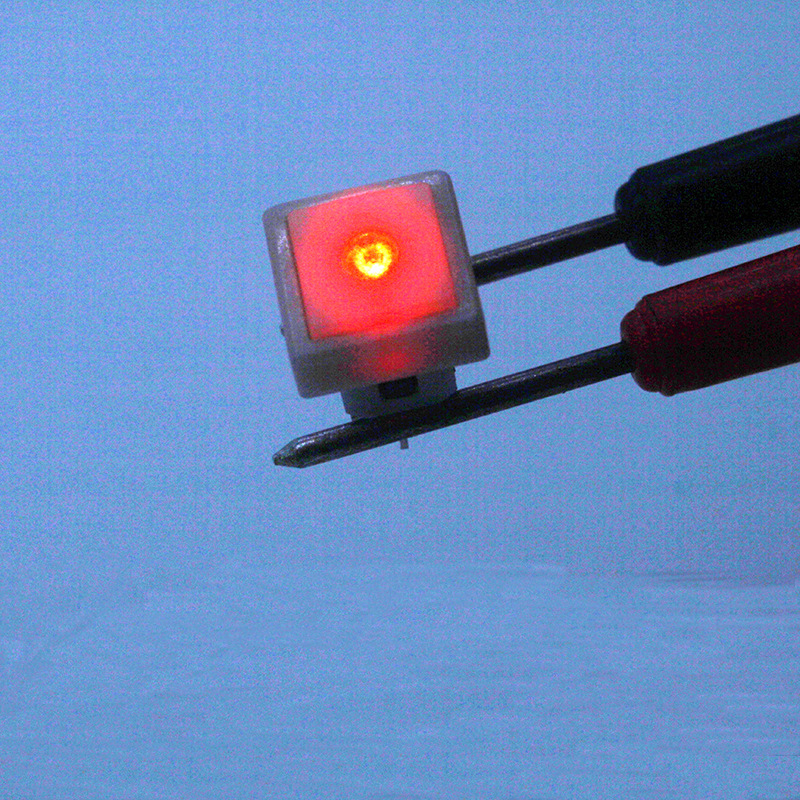

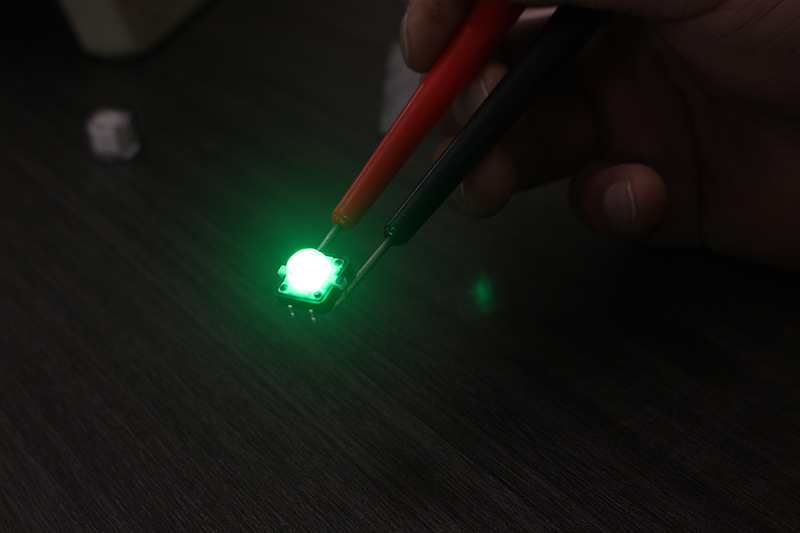

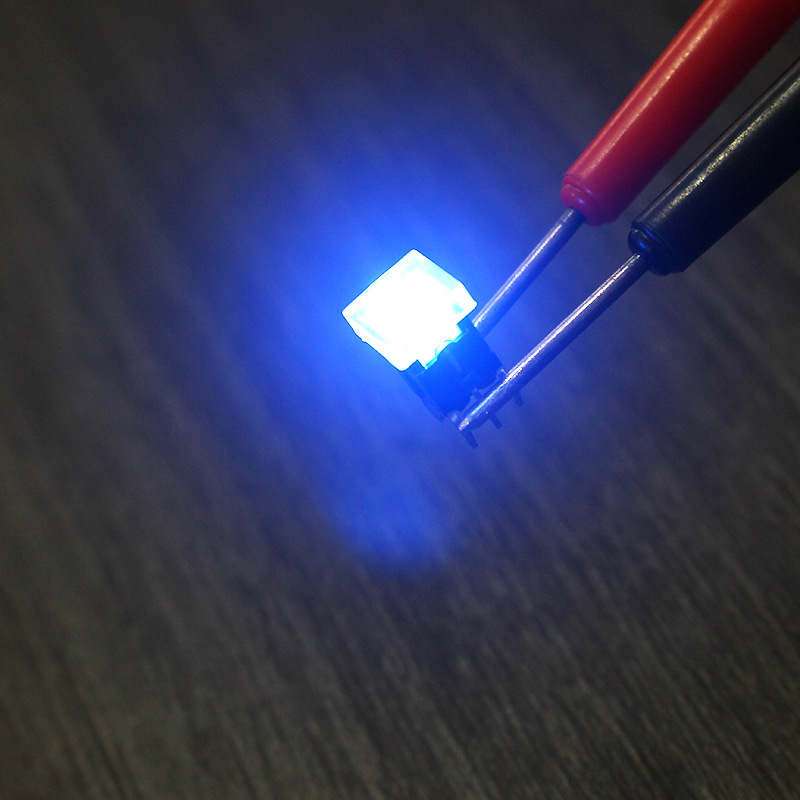

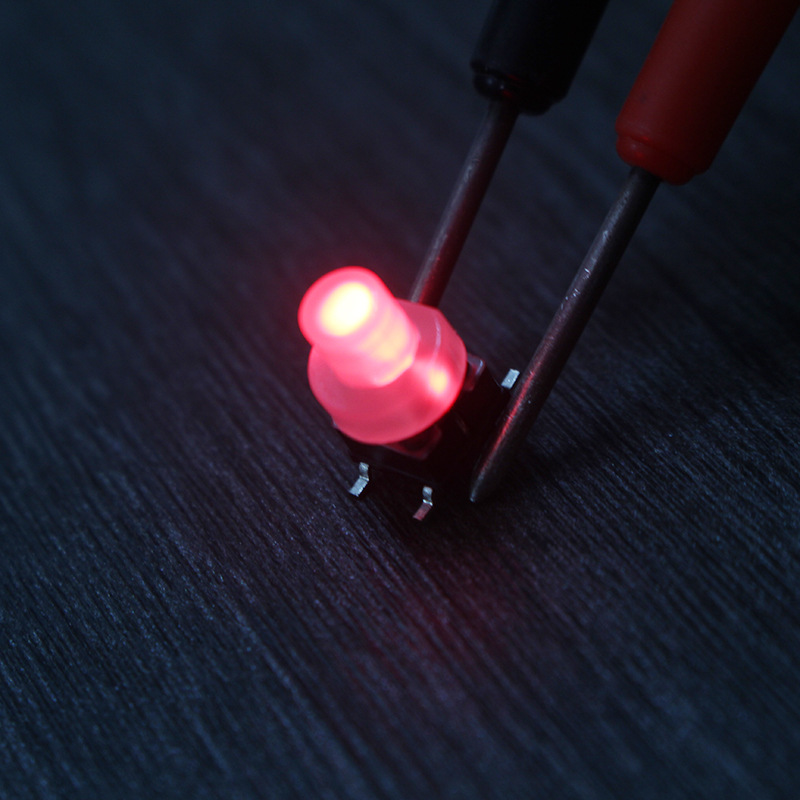

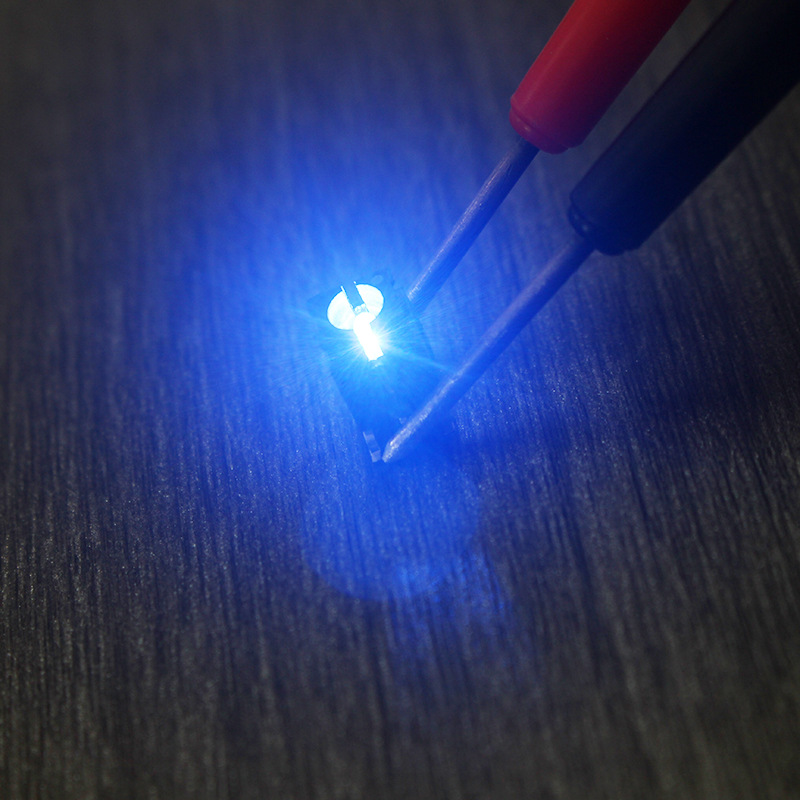

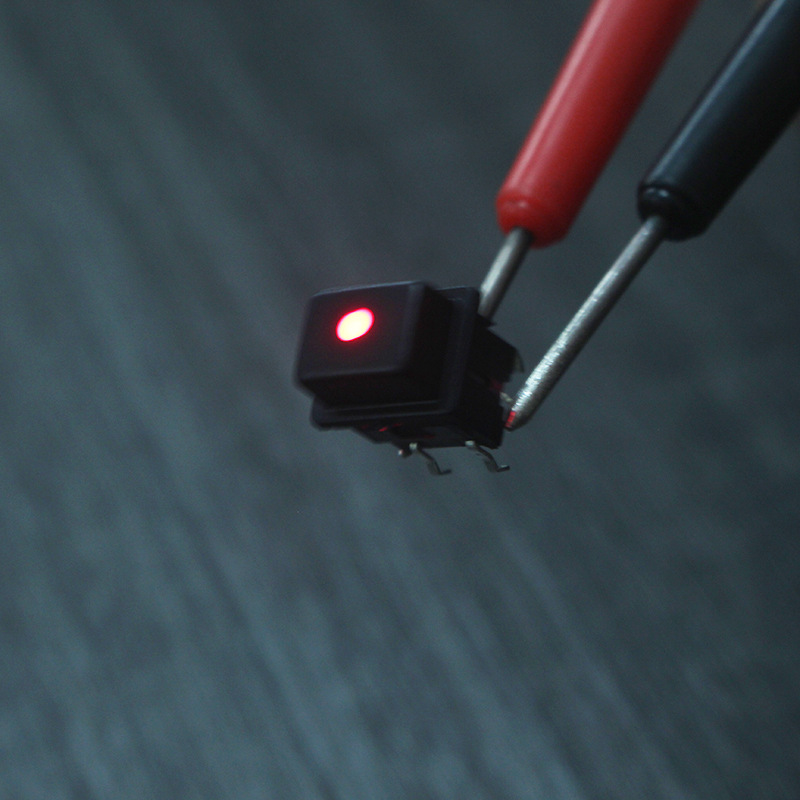

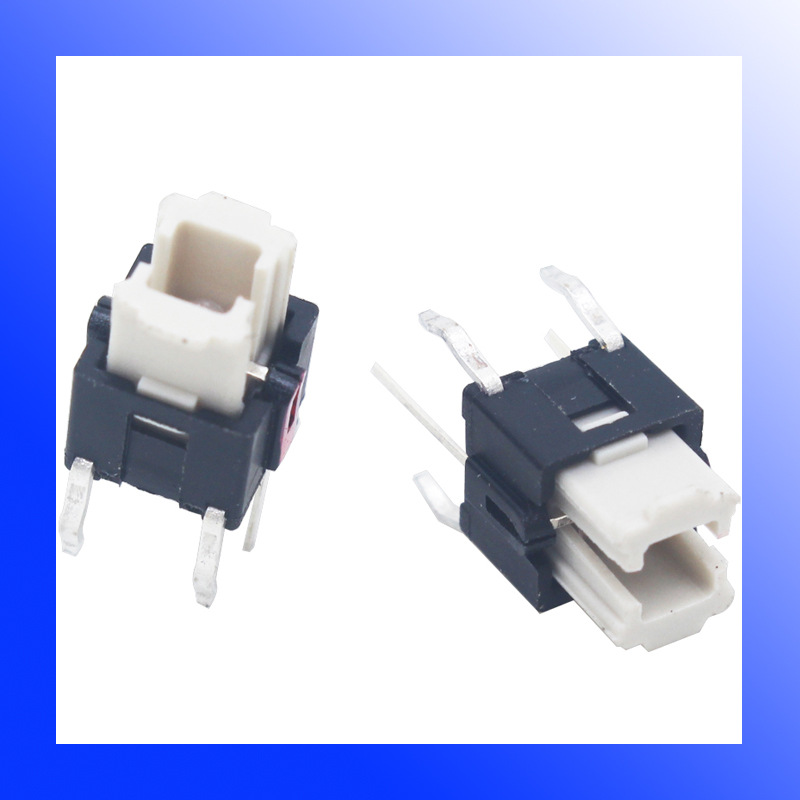

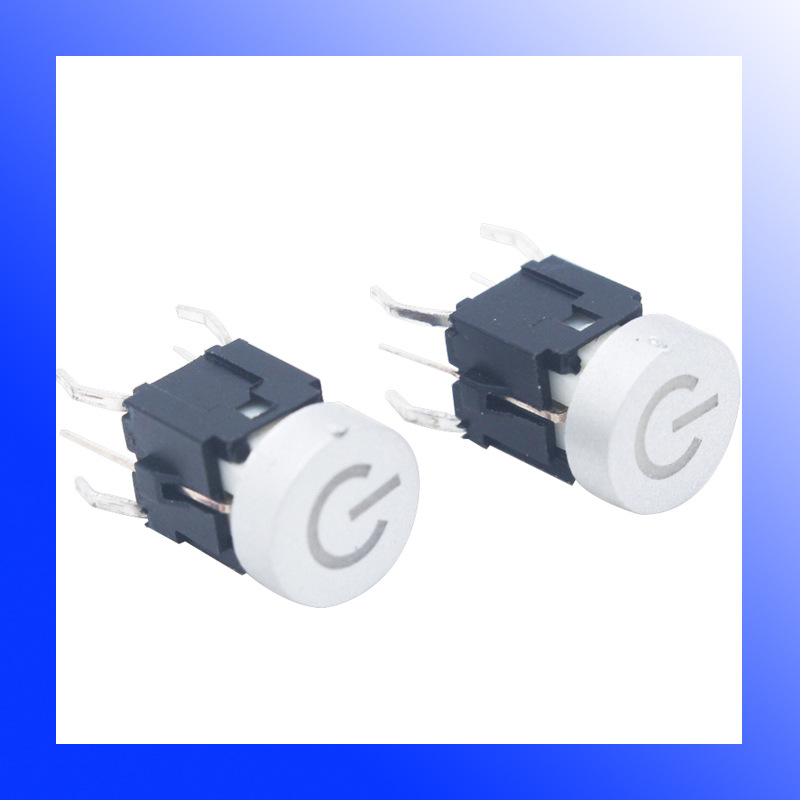

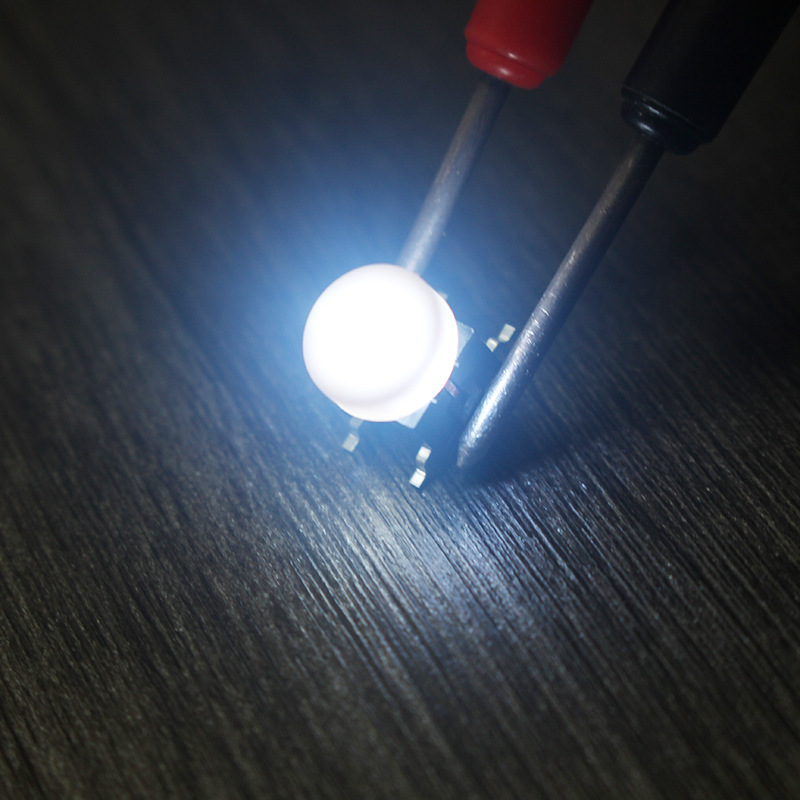

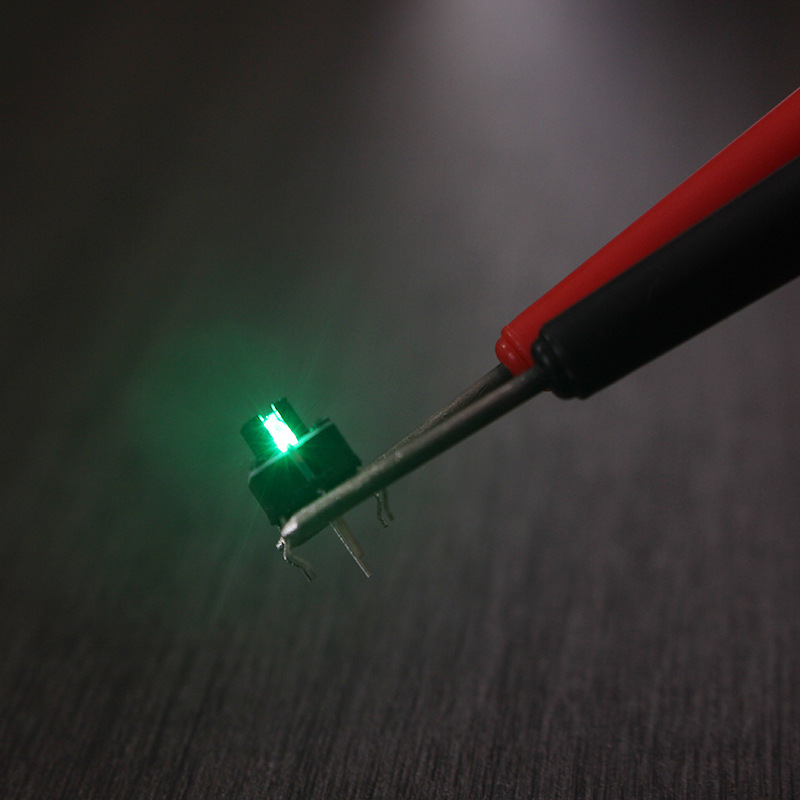

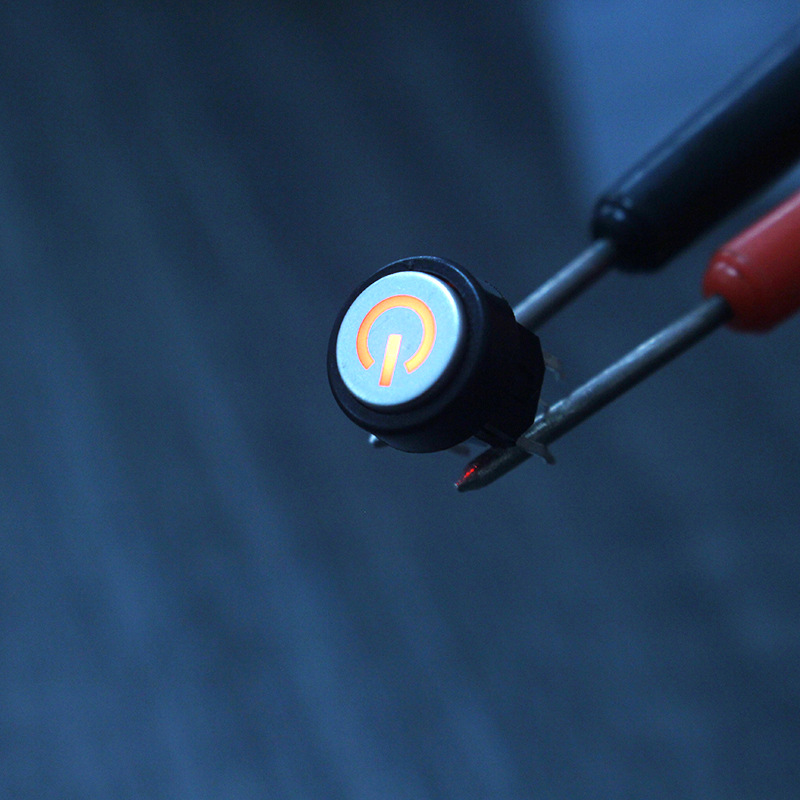

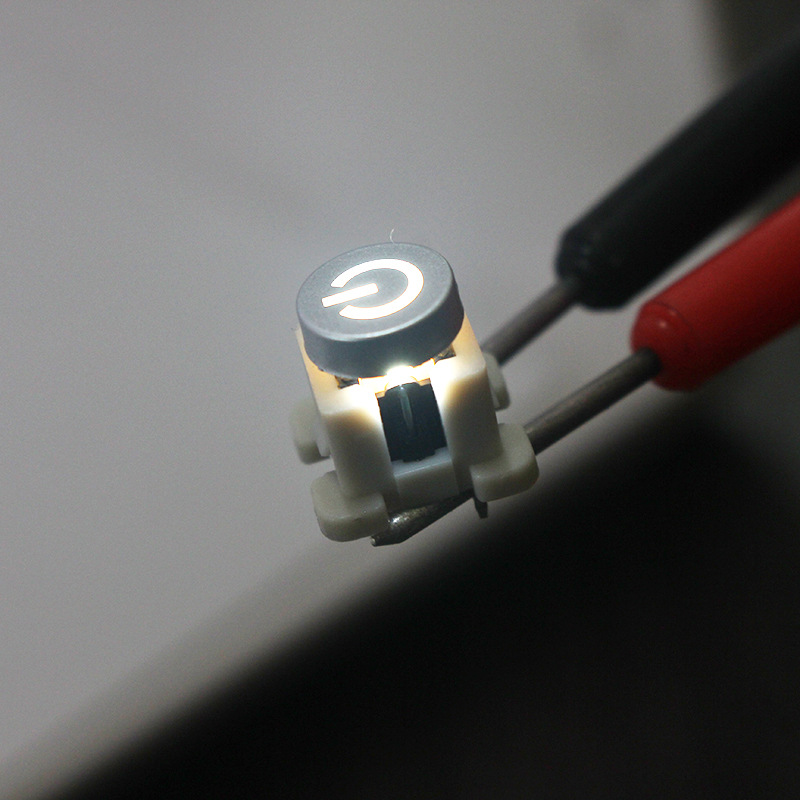

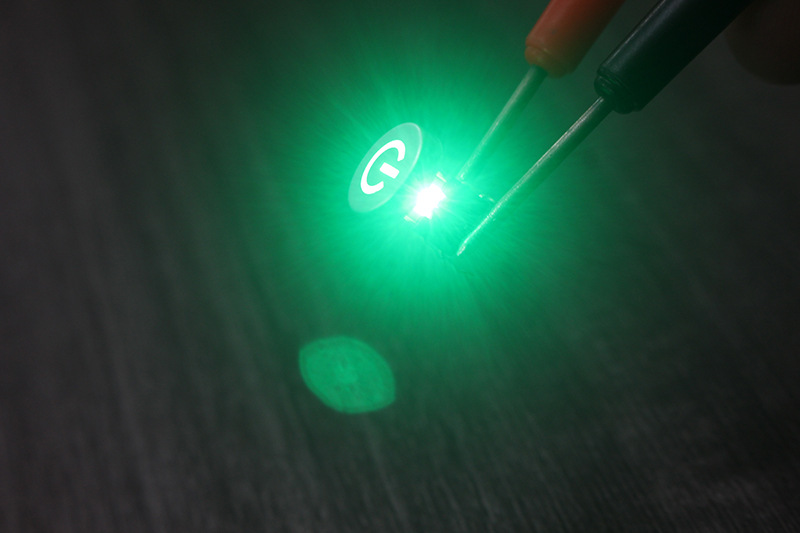

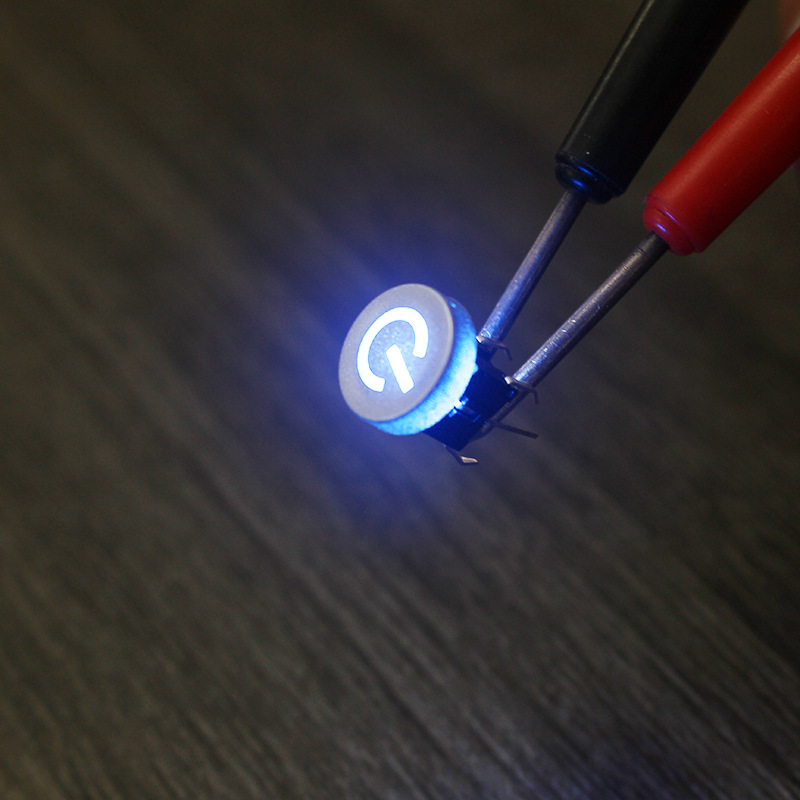

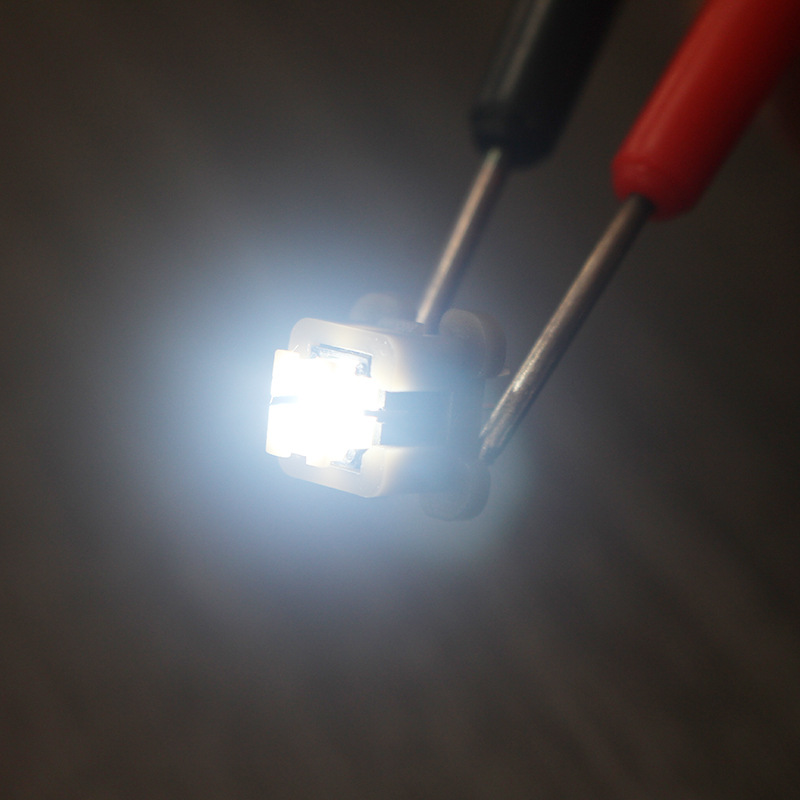

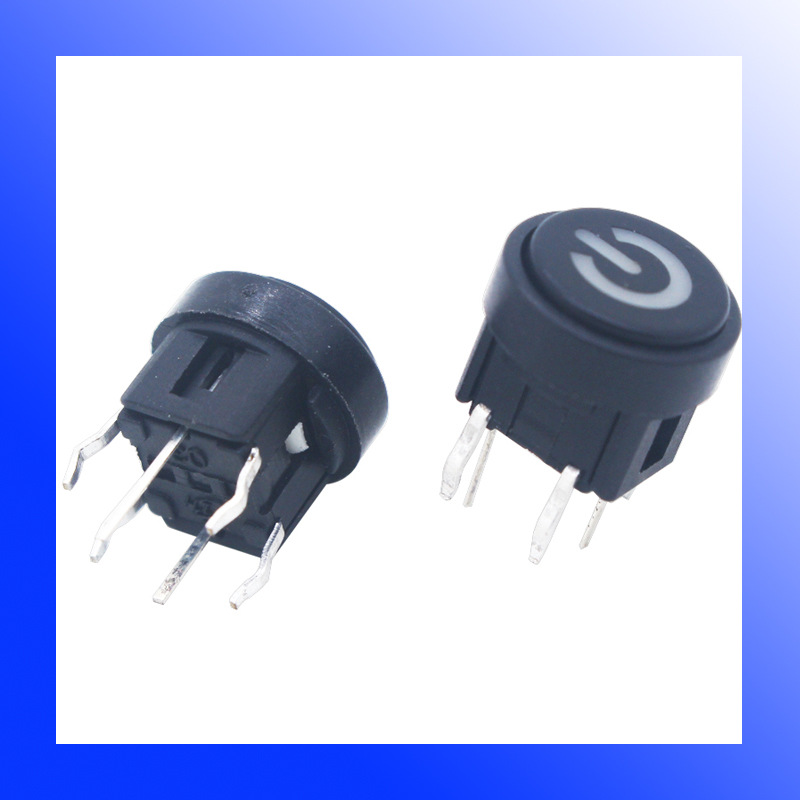

产品图片

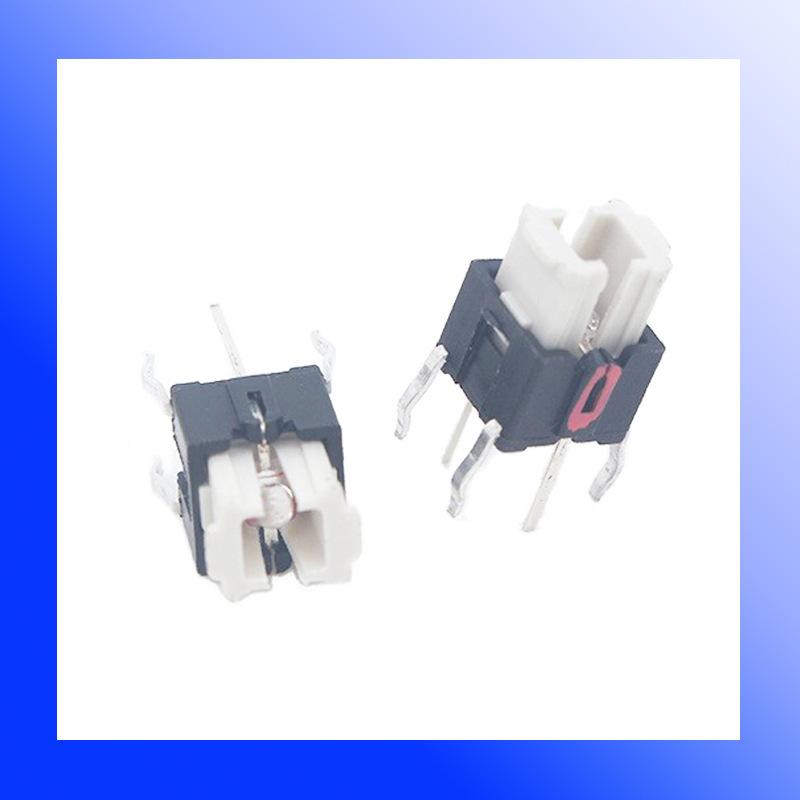

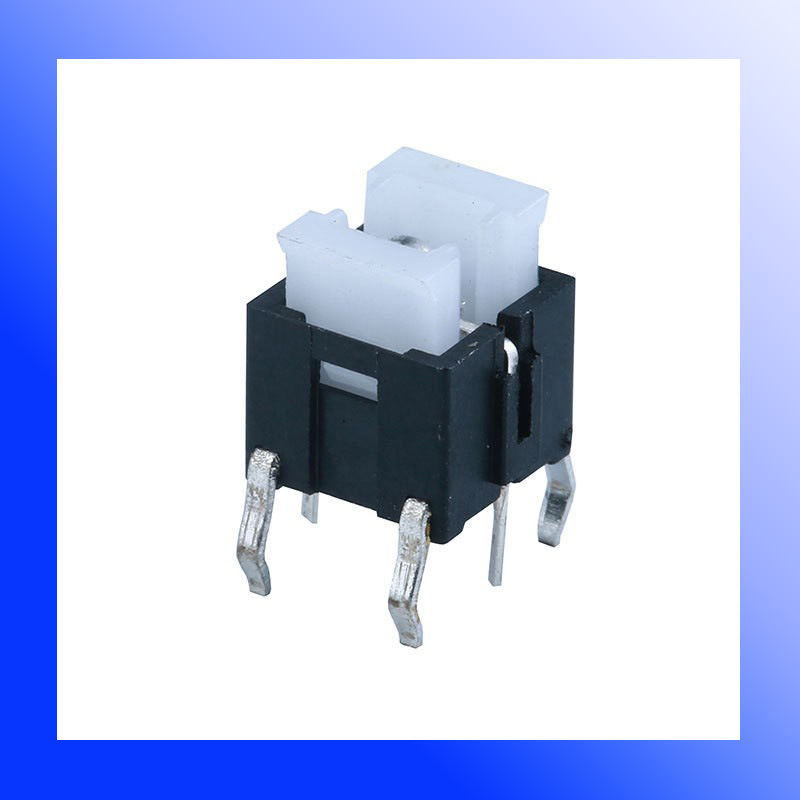

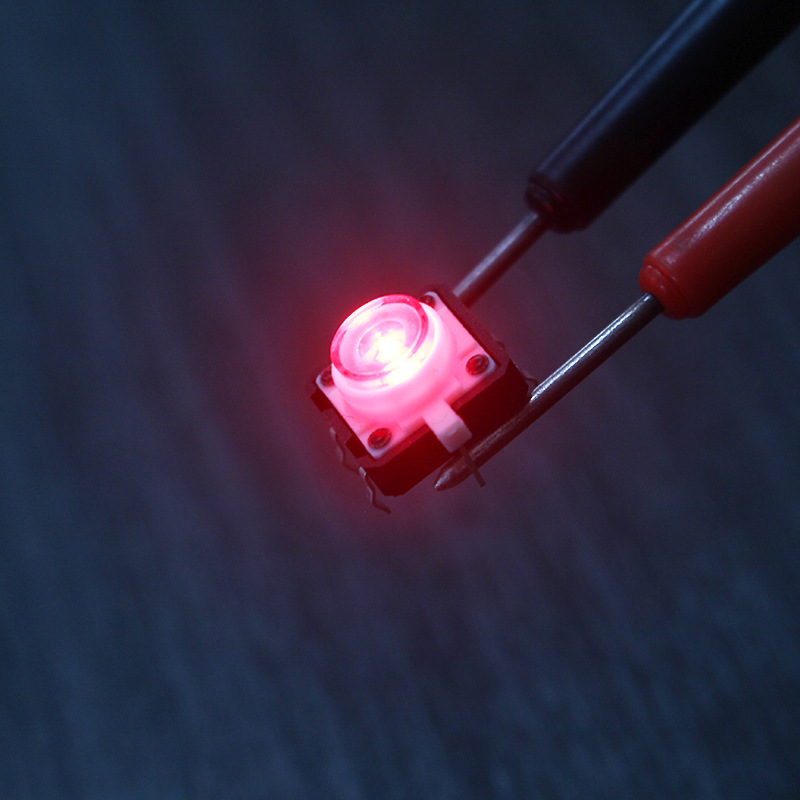

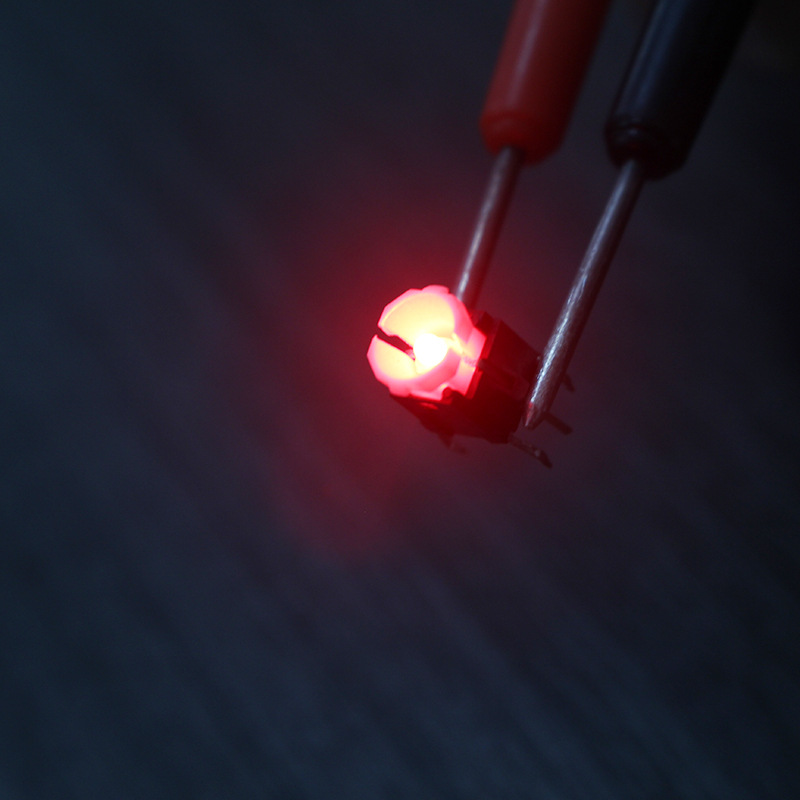

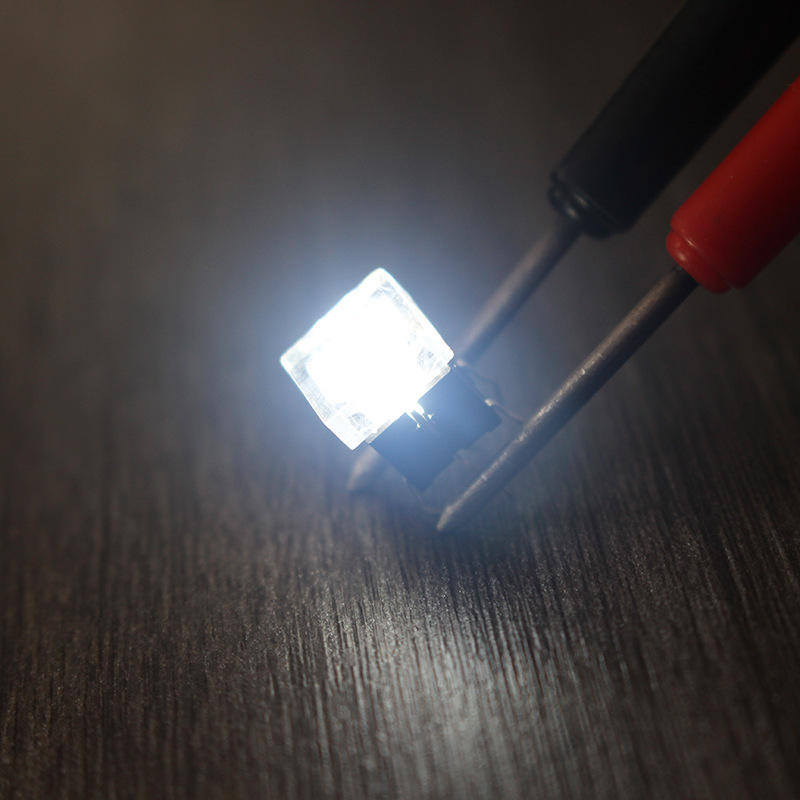

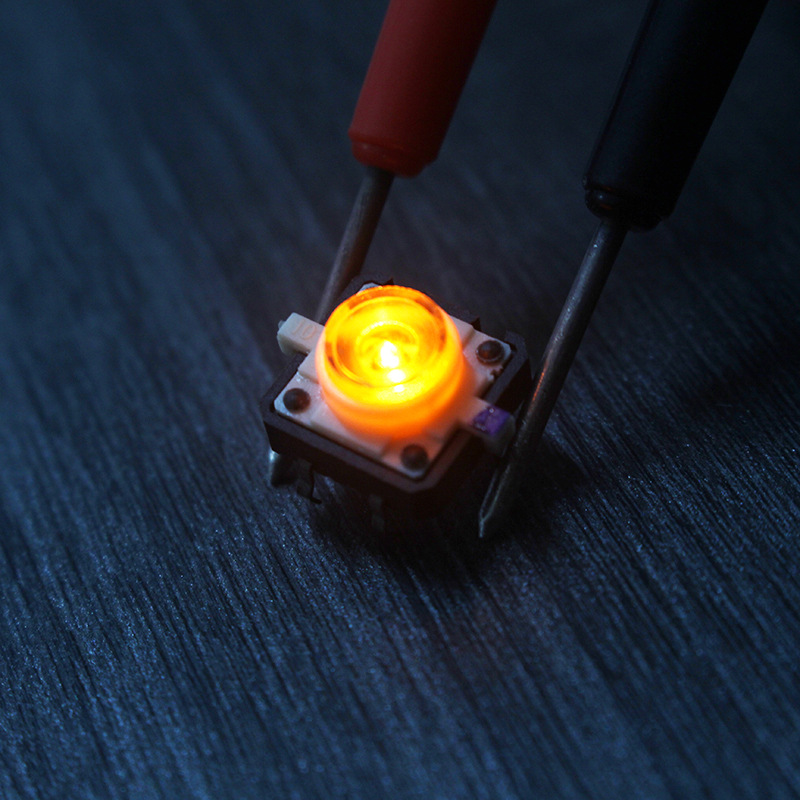

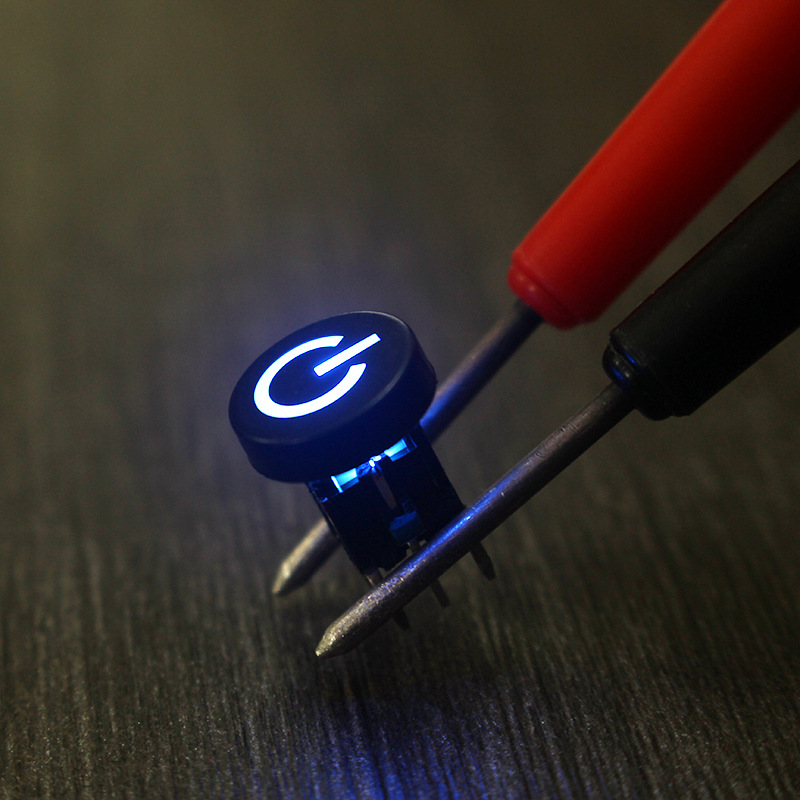

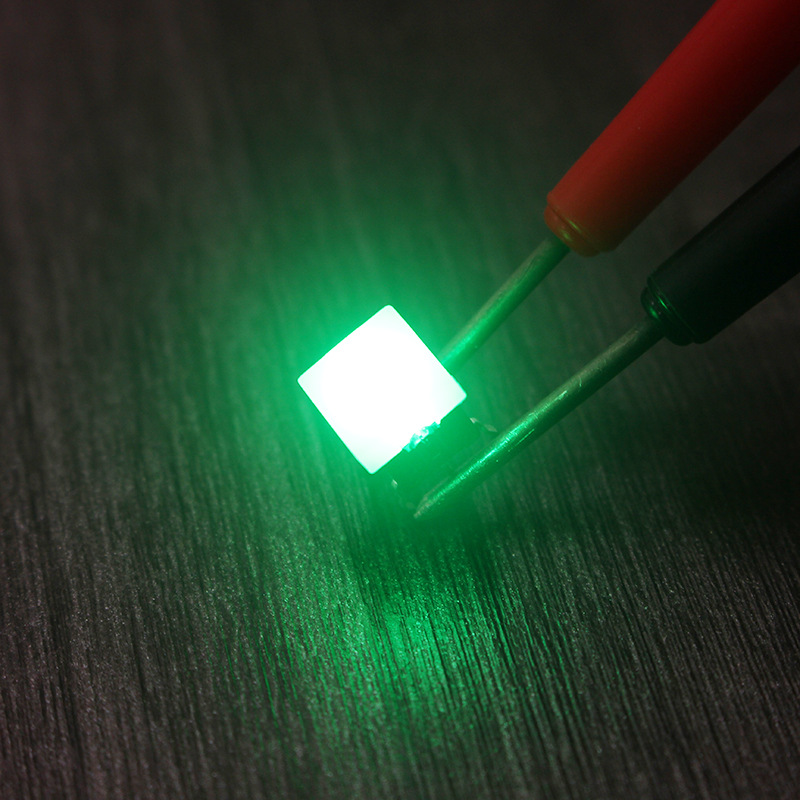

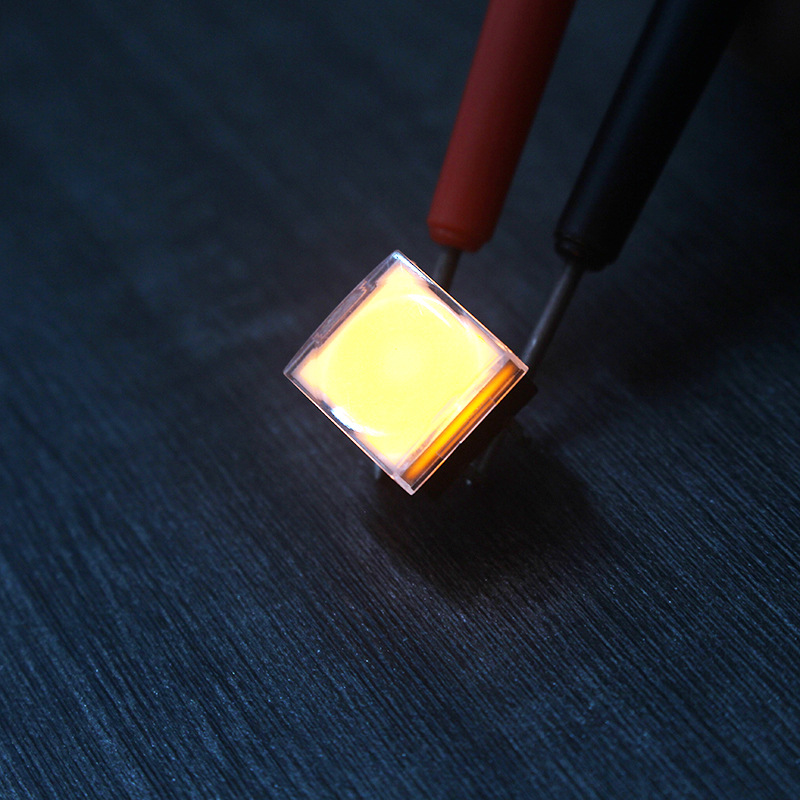

6x6x7.2带灯

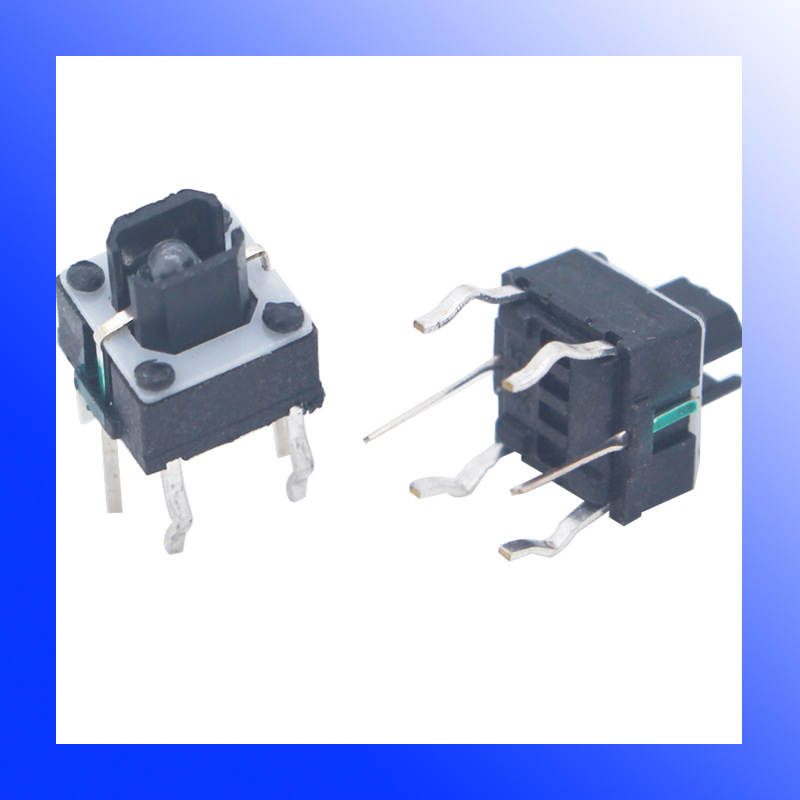

6x6x7带灯

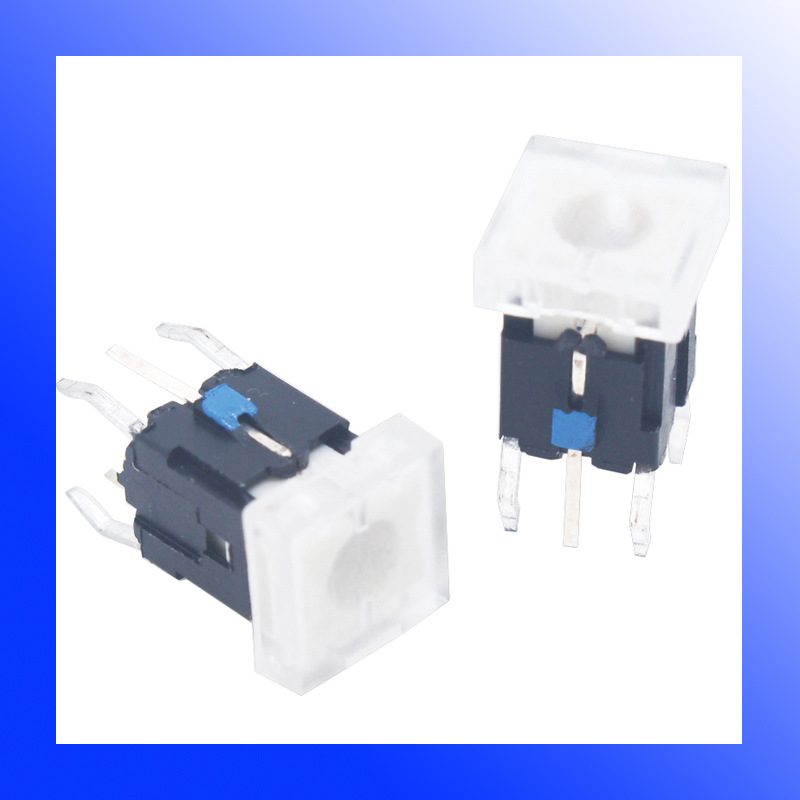

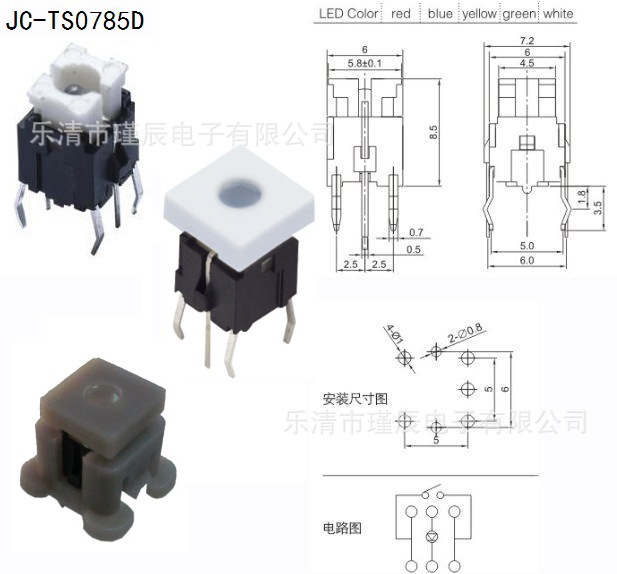

6x6x8.5带灯

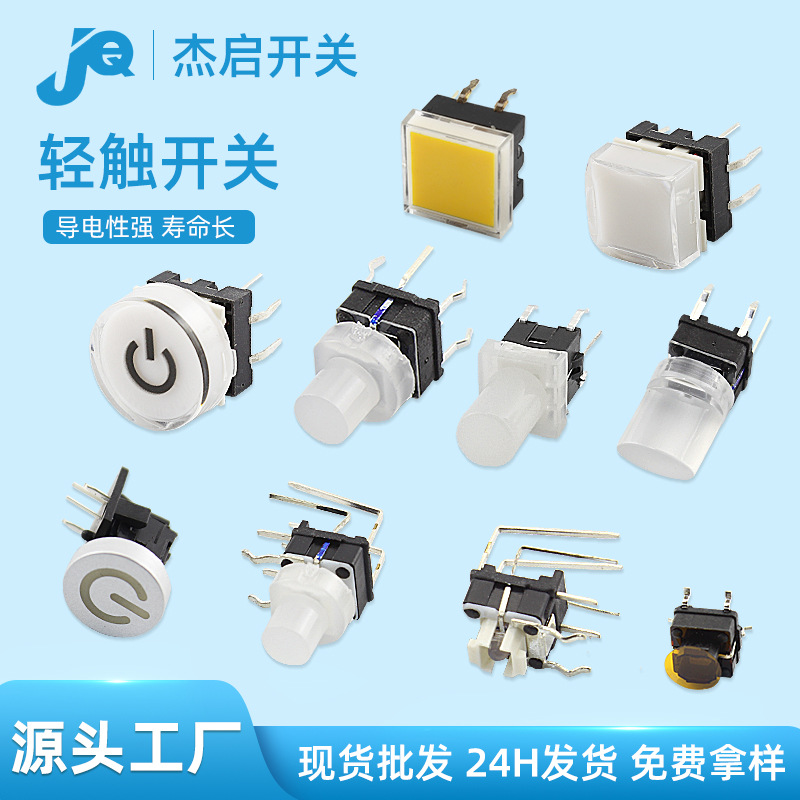

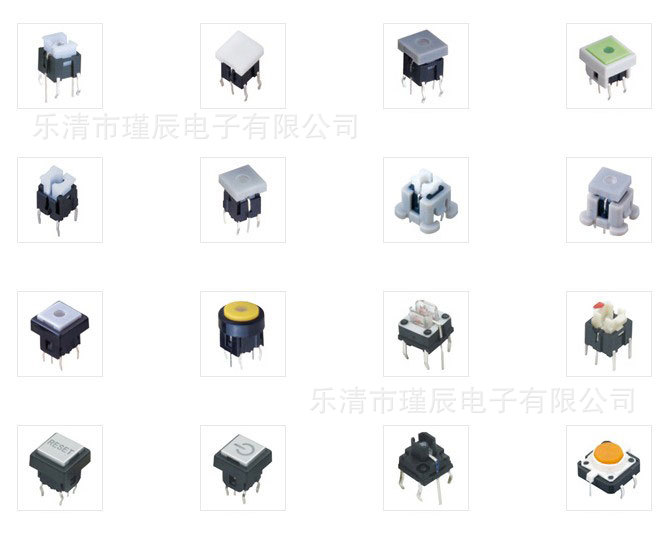

带灯全系列

undefined

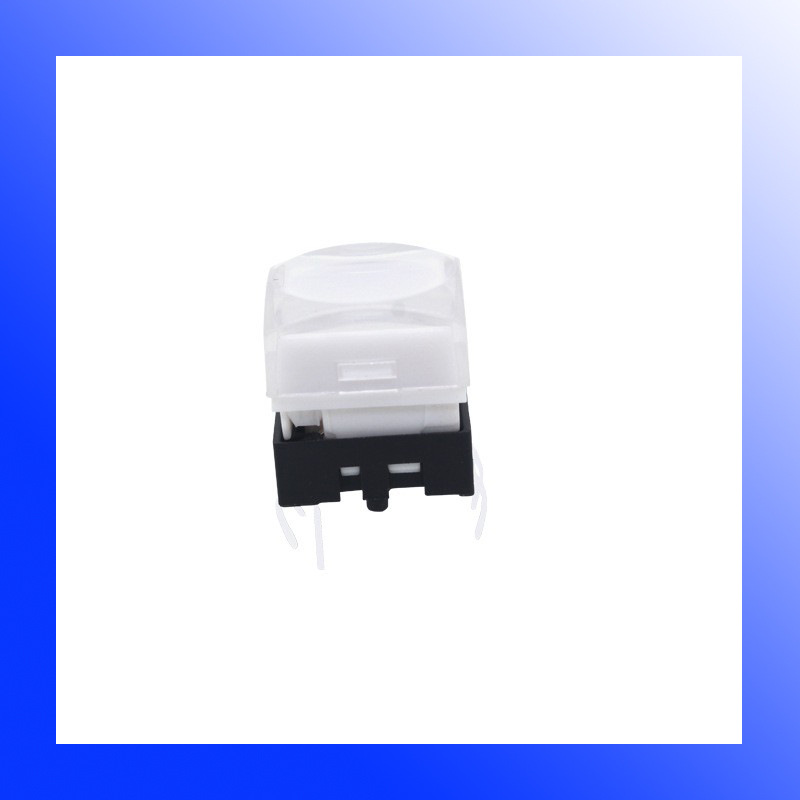

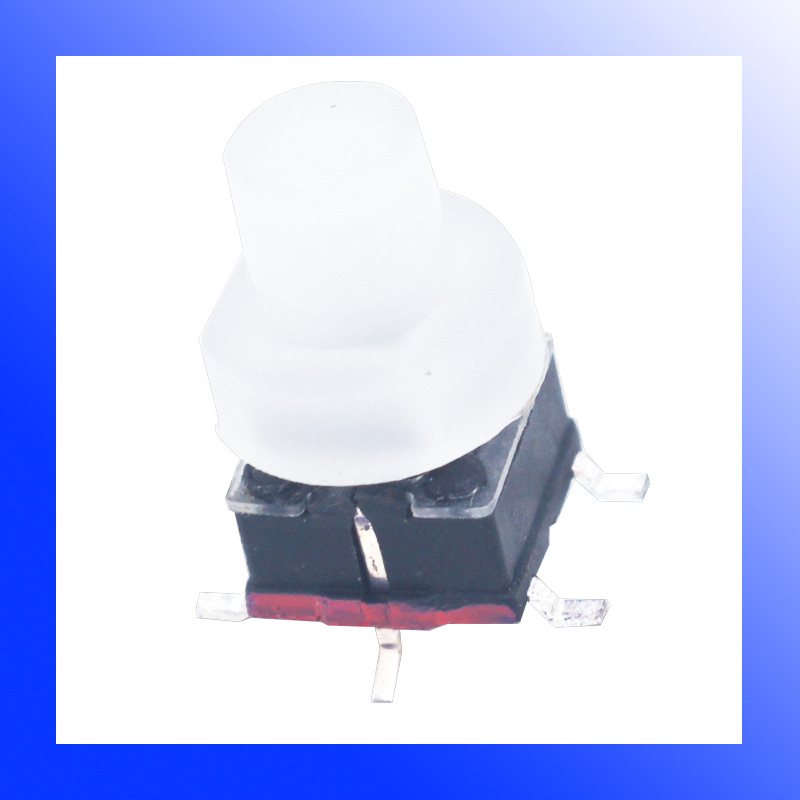

各种产品规格颜色供您参考
undefined

产品参数

主要技术特性:

1. 环境温度Environment temperature: -30℃~+70℃

2. 相对湿度Relative Humidity: (40℃)≤95%

3. 额定范围Rating:DC12V. 50mA

4. 接触电阻Contact Resistance :≤ 0.03Ω

5. 绝缘电阻Insulation Resistance: ≥100MΩ

6. 耐压强度Dielectric Strength : AC250V(50Hz for 1minute)

7. 电气寿命Electrically Life:50,000Cycles

8. 行程Travel:0.25±0.1mm

9. 操作力度Operating Force:180(±30gf) 260(±30gf)

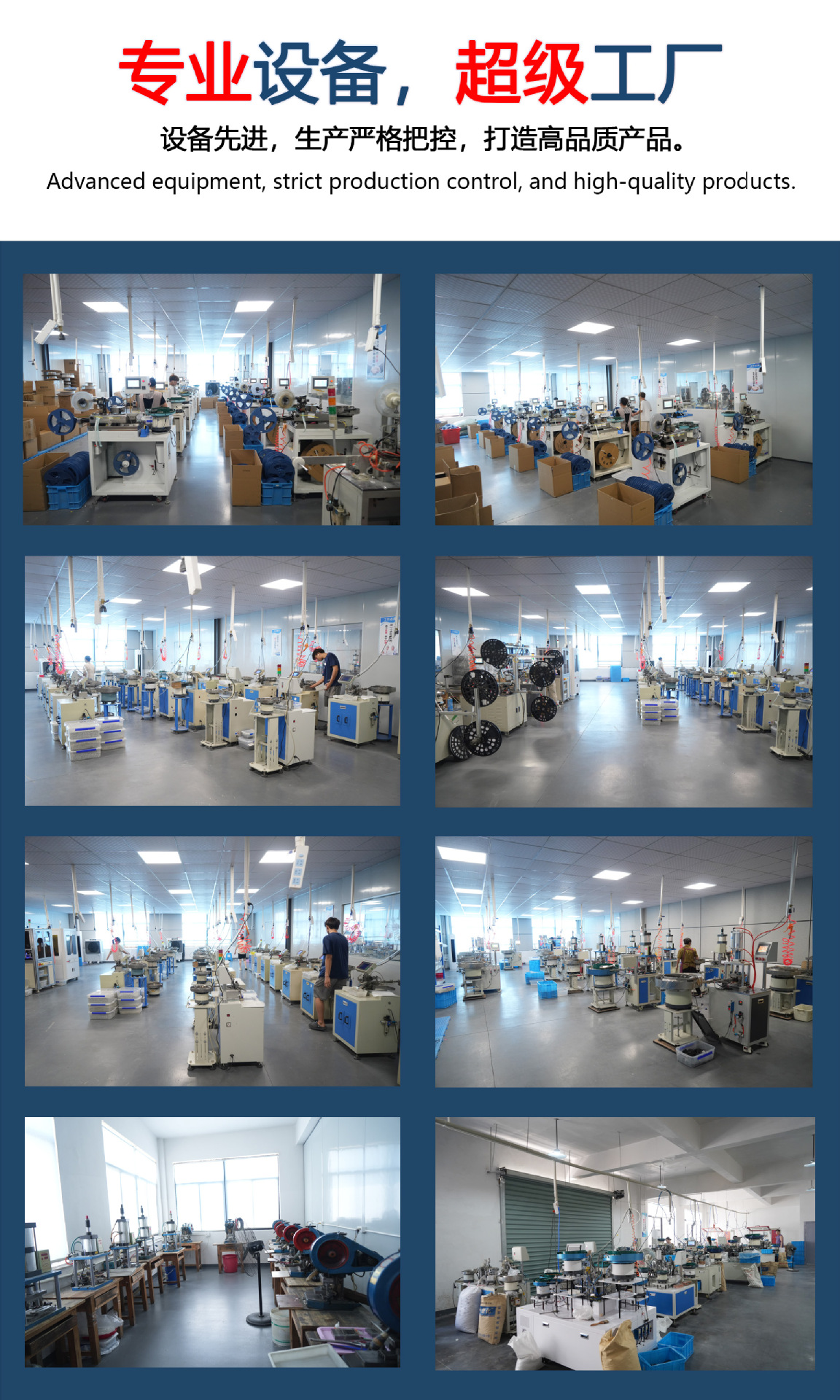

公司介绍

瑾辰电子专业生产轻触开关、拨动开关、防水开关、带灯开关、自（无）锁开关、五向开关、拨轮开关、按键开关、微动开关、检测开关、DC插座、AC插座、2.5/3.5耳机插座、船型开关等开关插座。以质量救生存，质量就是企业的生命。瑾辰电子在开关品质的控制上有非常严格的管理程序。来料必须经过来料检验员的检验合格后才能入库。电镀上镀的是厚银层，保证了开关的良好接触性能；装配之前所有底座必须经过严格的清洗再烘干之后才能装配，避免了由于开关内部有灰尘等杂质而影响到开关的接触性能提高了开关的品质；开关出厂必须先经过自动检验机的100%通电测试以及手感测试，然后再经过人工100%全检，最后再经过抽检合格后才能准许出厂。保证了开关的高品质。

企业保障瑾辰电子---

购买需知

1、以质量求生存，我司开关插座质量在市场上均属于上乘，望广大客户不要一味的比价格，毕竟质量好才最为关键。

2、免费供样、10K或者货款1000元以上运费我们承担。

3、支持网银、转账、支付宝等付款方式。

4、厂家直销，质量保证。质量问题15天内可退换。

5、产品的高度以及客户的要求不同价格也会有所不同，具体价格以与客服确认的为准。

【瑾辰电子轻触开关保存】

▲保存产品时，为了防止端子部变色，请不要在下列条件下保存。

1)高温、高湿环境下

2)有腐蚀性气体的环境中

3)阳光直射的场所

【瑾辰电子轻触开关使用】

1、操作方法

▲不可施加强力反复操作。在手柄按钮已经按下的请况下进一步加压的话，过大的负荷重量可能导致簧片（弹片）的变形，成为动作不良的原因。

▲特别是对横压型施加过大的负载的话，铆接部会产生破损，成为开关破损的原因。因此在安装、操作时等，请注意不要附加高于过大负荷重量（29.4N、1分钟、1次）的负荷重量。

▲请按手柄可以在垂直方向动作的方向设定开关。只按手柄的一侧，或斜向的操作可能导致耐久性降低。

2、尘埃对策

因为是没有密封构造的开关，因此请勿在有粉尘的场所进行使用。不得不使用的情况下，应该考虑采用覆盖物等保护对策。

瑾辰电子轻触开关的正确使用方法【关于印刷基板】【关于焊接】

一、关于印刷基板

●印刷基板应以t=1.6mm的单面基板作为标准进行使用。
●使用不同厚度的基板，以及双面穿孔的基板时，可能会影响到开关的配合间隙、基板插入性、焊点耐热性、这些根据穿孔以及基板设计都会有所不同，因此建议实现进行确认试验。
●在印刷基板上安装开关后进行基板分割作业时，可能会有飞散的基板粉进入开关内部，请充分注意。特别是在由于周围环境或工作台上，容器、基板重叠防止而造成基板分割粉或异物附着于开关的情况下，很可能会造成接触不良。

二、关于焊接
1、焊接共通注意事项
●多层积层基板等应事先进行确认试验。根据基板种类、基板设计和接地的不同可能会发生发热变形的情况。
●包括手工修正焊接在内的再焊接，焊接的次数应在2次以下。这时，第一次和第二次作业之间应相隔5分钟以内。待其返回常温后再进行。如持续加热将导致外部轮廓变形、性能受损。
2、自动焊接槽（波峰焊接槽）的场合（B3F、B3W、B3WN、B3J）
●焊接温度：260℃以下
●焊接时间：5秒以内（单面基板t=1.6mm）
●预热温度：100℃以下（环境温度）
●预热时间：60秒内
●请注意不要让发泡焊剂接触开关安装侧的印刷基板上面，若基板上有发泡焊剂的话可能进入到开关而引起导通不良。
3、回流炉（表面实装）的场合
焊接时请在下图的端子部温度曲线范围进行。

●根据回流焊接装置，有时会出现峰值较高的情况，请务必实现进行确认试验。
●表面实装规格的开关在回流焊接槽进行焊接的话，焊接气体、焊剂容易进入，导致按钮开关动作障碍，因此应该避免。

4、手工焊接的场合（全部系列）
焊接温度：烙铁尖端温度350℃以下
焊接时间：3秒以内（单面基板t=1.6mm）
请在焊接作业人员面前确认开关没有从基板上翘起。

乐清市瑾辰电子有限公司是一家以集电子产品研发、制造、销售、服务为一体的专业型企业，主要经营各类轻触开关、检测开关、按键开关、防水开关、带灯开关、拨动开关、五向开关、拨轮开关、耳机插座、船型开关、DC插座、自（无）锁开关、手电筒开关和微动开关等一系列电子元件，产品广泛应用于电脑周边、家电仪器、视听设备、通讯设备和汽车等领域。
